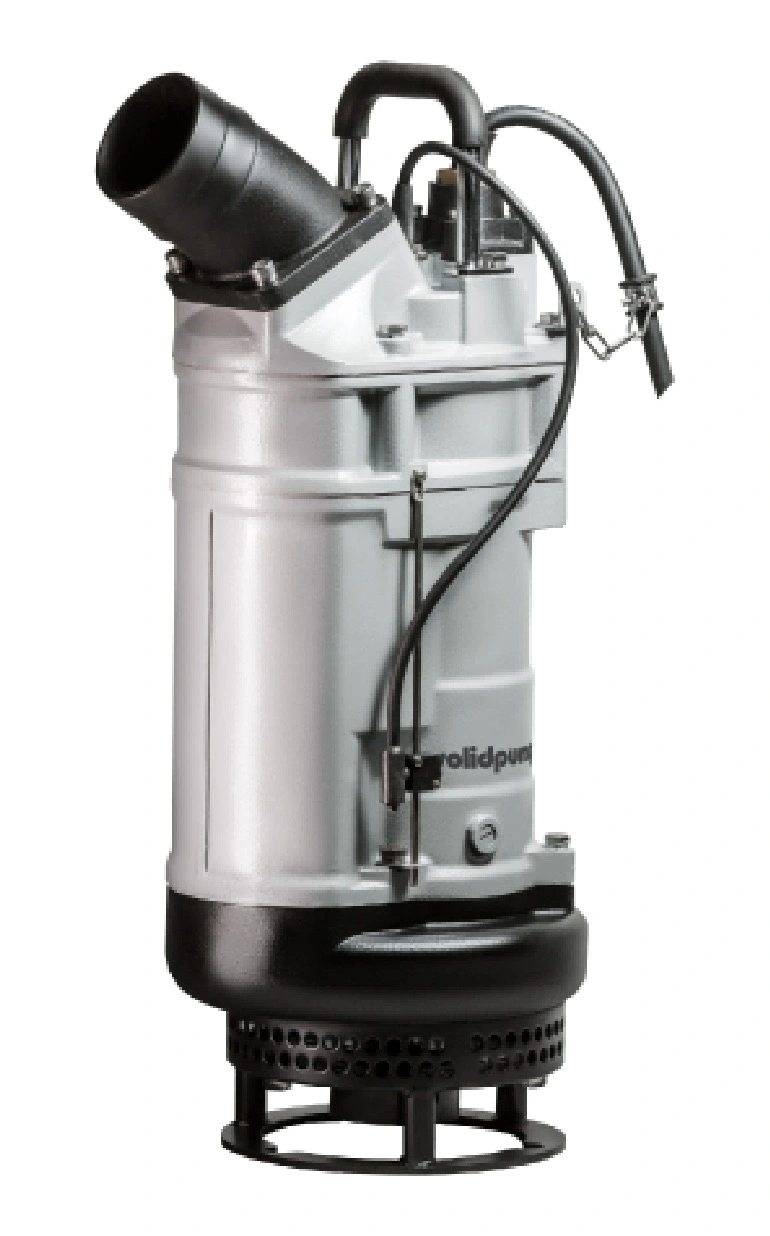

Pompă submersibilă TBDE

Pompe submersibile TBDE cu agitator – proiectate special pentru a fi folosită în transferul de apă contaminate cu nisip, noroi bentonitic sau șlam. Aceste pompe sunt construite din fontă şi sunt echipate cu agitatoare pentru a ajuta la aspirarea fină a lichidelor și a sedimentelor.

Sistemul de control inteligent încorporat în pompele TBDE este foarte util în condițiile de lucru dificile specifice utilizării acestor pompe în medii cu nisip, noroi bentonitic sau alte materiale cu impurități. Protejarea împotriva fazei inverse și a blocării rotorului este importantă pentru evitarea daunelor accidentale la pompă. Oprește automat pompa în caz de suprasarcină, tensiune anormală, prevenind astfel deteriorarea și reducând costurile cu reparațiile sau înlocuirea pieselor. De asemenea, oprirea automată a pompei la temperaturi ridicate și repornirea acesteia după răcirea la temperatura specificată ajută la prevenirea supraîncălzirii și avarierii pompei.

Înălțimea senzorului de nivel de apă ajustabilă ajută la controlul funcționării pompei, astfel încât aceasta să poată pompa doar cât este necesar, evitând astfel pierderile de energie electrică. Pompa se oprește din funcționare în termen de 60 secunde când nivelul apei este sub nivelul sondei de apă, rămâne oprită timp de 180 secunde, iar după 180 secunde, dacă nivelul apei îl depășește pe cel al senzorului de apă, pompa reintră în funcțiune. Această caracteristică este importantă pentru evitarea supraîncărcării pompei și a avarierii acesteia în cazul unei avarii sau a unei scurgeri de apă.

Evaluarea rapidă a funcționării pompei și istoricul defecțiunilor sunt, de asemenea, caracteristici utile ale sistemului de control inteligent. Acestea ajută la detectarea rapidă a eventualelor probleme și la identificarea istoricului defecțiunilor, permițând astfel remedierea lor mai rapid și mai eficient.

Categorie:

Pompe TBDE Automate Submersibile Cu Agitator TBDE

Aplicație

Șantiere de construcții

Mine și cariere,

Carierele de nisip și rezervoarele de sedimentare de la stațiile de epurare a apelor reziduale

Transferul de noroi bentonitic și sedimente nisipoase

Transferul de apă cu noroi și nisip

Caracteristici Opționale

Alte tensiuni

Altă lungime a cablului

Specificații Tehnice

Capacitate: până la 90 m3/h

Înălțime de pompare: până la 30 metri

Putere: 1,5kW până la 3,7kW

Alimentare: trifazică 400V±10%, 50Hz

Clasa de izolare: F

Clasa de protecție: IP68

Lungimea cablului: 8m

Temperatura apei: până la 40°C

Adâncimea maximă a apei: 25m

Interval de Funcționare

Model
(50HZ)

Outlet

Motor power

Rated current (400V)

Rated capacity

Rated head

Max capacity

Max Head

Impeller Passage



mm

kW

HP

A

m3 /h

m3 /min

m

m3 /h

m3 /min

m

mm
50TBDE1.5501.523.5150.2515300.502010
50TBDE2.2502.235.0180.319300.502510
80TBDE3.7803.757.7300.520601.03010
100TBDE3.71003.757.7601.011901.501810

Material de Construcție

Item No.Part NameMaterial
01Hose couplingCast iron
02HandleRubber + steel
05Upper coverCast iron
06Upper supportCast iron
11Motor bodyCast iron
13Pump bodyCast iron
14aImpellerHigh chrome alloy
14bAgitatorHigh chrome alloy
16Inlet plateDuctile iron
25StrainerSteel
27Stator
Item No.Part NameMaterial
28RotorShaft:AISI420SS
31aBearingBall bearing
31bBearingBall bearing
34Mechanical sealSic-Sic/Carbon-Sic (< 2.2kW)
Sic-Sic/Sic-Sic (3.7kW)
47Cable
35Oil seal
86AC Contactor
86aWater level sensor
88Controller block

Dimensiuni și Greutate

Model
(50HZ)
d
A
A1
В
D
H

W1

N.W
G.W
Packing dimension



mm

mm

mm

mm

mm

mm

mm

Kg

Kg

mm

50TBDE1.5502351736292165941354347680x265x265
50TBDE2.2502351736292165941354650680x265x265
80TBDE3.7802832087142527201657277770x320x295
100TBDE3.71002832087392527201657378770x320x295
