Descriere
67% unghi de înclinare a rampei

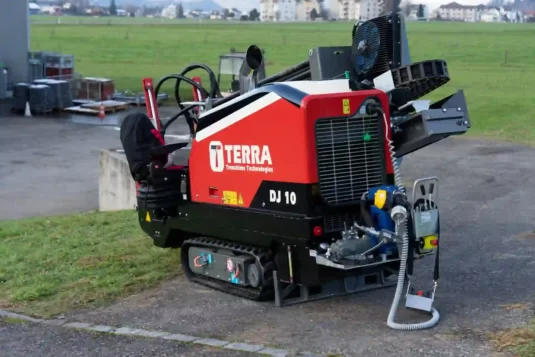

Utilaj pentru foraj orizontal dirijat DJ10 cu rampa ce poate fi reglată până la un unghi de 67 %. În general, la utilajele standard, înclinarea rampei de foraj este de 35%. Talpa (opțională) din spate ridică șenila de cauciuc la o înălțime de 0,24 m și poziționează utilajul HDD pe orizontală.
Cuplu de 1800 Nm și o forță de rotație de 180 rpm
TERRA-JET 10 are o forță de rotație mai mare cu 25% decât orice alt utilaj de foraj orizontal dirijat din clasa de 4t. Cuplul este de 1800 Nm și turația de 180 rpm. Cele două valori maxime pot fi atinse în același timp, ceea ce rezolvă până și problemele dificile de foraj. DJ 10 este dotat standard cu 45 l/min.
Platformă de operare ergonomică pentru operator
Platforma de operare este astfel construită încât să încapă și operatorii corpolenți. Funcțiile de împingere și tragere sunt controlate cu o manetă ce se află în dreapta. Deșurubarea prăjinilor sau reglarea fluidului de forare sunt efectuate cu maneta din stânga. Operatorul beneficiază de un panou de control clar.
Sistem cu cilindru dublu
Sistemul de desfacere a prăjinilor
Sistemul de desfacere permite desfacerea filetelor prăjinilor. Pentru că poate fi poziționat vertical, poate fi accesat ușor. Cuplu de desfacere: 4’500 Nm, forță de prindere: 10 tone.
Întreținere simplă
Sistem de ancorare
| Forța de retragere | 42 kN (4 to) | 9,150 lbs |
| Forța de împingere | 42 kN (4 to) | 9,150 lbs |
| Puterea motorului | HATZ 55 kW (75 PS) | HATZ 55 kW (75 HP) |
| Cuplu, viteza 1 | 1.800 Nm @ 180 U/min | 1,325 ft.lbs @ 180 rpm |
| Viteza de rotatie a prajinilor, viteza 2 | 180 U/min | 180 rpm |
| Volumul fluidului de forare- foraj pilot | 45 ltr/min @ 55 bar | 12gpm @ 800 psi |
| Volum fluid forare- foraj pilot, optional | 100 ltr/min @ 55 bar | 26 gpm @ 800 psi |
| Fluid de forare – largire | 45 ltr/min @ 55 bar | 12gpm @ 800 psi |
| Lichid de forare – largire, optional | 100 ltr/min @ 55 bar | 26 gpm @ 800 psi |
| Viteza de forare – regim de funcționare rapid | 46 m/min | 150 ft/min |
| Viteza de forare – la încarcare maximă | 16 m/min | 50 ft/min |
| Nivelul garantat presiune acustică Lwa | 104 dB(A) | 104 dB(A) |
| Intensitate zgomot la nivelul urechii operatorului – fără cabină | 85 dB(A) | 85 dB(A) |
| Ø forare pilot | 60 – 100 mm | 2.5” – 4” |
| Diametru maxim de lărgire | ø 260 mm | ø 10″ |
| Lungime de forare maximă | 90 m | 300 ft |
| Prăjini lungime | 2.0 m | 6.6 ft |
| Prăjini diametru | 45 mm | 1.77 “ |
| Rază minimă de curbura ** | 20 m | 66 ft |
| Dimensiuni L x l x Î fără cabină | 4.25 x 1.20 x 2.45 m | 14.0 x 4.0 x 8.1 ft |
| Unghiul minim de intrare | 23° (42 %) | 23° (42 %) |
| Unghiul maxim de intrare | 35° (69 %) | 35° (69 %) |
| Greutate incl. 45 prăjini, Ø 45 mm | 3.5 to | 7,500 lbs |
| * În funcție de condițiile de sol | ||
| ** În funcție de dimensiunea tijei de foraj | ||
| Specificațiile tehnice pot fi modificate fără notificare prealabilă. |
