Dispozitive de ghidaj cablu

Dispozitiv de deplasare la distanță Z-DG 147

compus din 5 elemente, galvanizate

Lățimea interioară a cadrului: 155 mm

Dimensiuni: L x l x Î 670 x 220 x 120 mm

Greutate: 7,7 kg

Dispozitiv de ghidare cablu tip Z-KF 105

cu role de oțel cu rulmenți cu bile, galvanizat

Lățimea interioară a cadrului: 130 mm

Dimensiuni: L x l x Î 1160 x 250 x 230 mm

Greutate: 18,6 kg

Conector role tip Z-VK171b

cu bolți de fixare, pliabil, galvanizat

Dimensiuni interioare: 180 x 180 mm

Dimensiuni: L x l x Î 500 x 500 x 130 mm

Greutate: 18,4 kg

Dispozitiv de ghidare a cablurilor cu picior de sprijin

și corpuri de role din oțel, pliabil, galvanizat

Dimensiuni interioare: 200 x 200 mm

Dimensiuni: L x l x Î 760 x 450 x 540 mm

Greutate: 18,4 kg

Lungime 670 mm

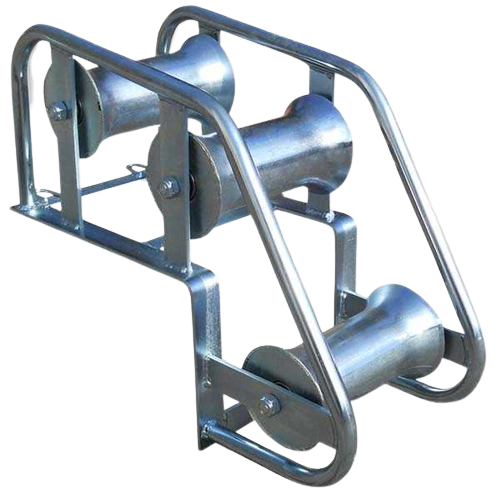

Suport role cablu tip Z-KSE 100

cu role de oțel, galvanizat,

Rază de îndoire: 420 mm

Lățimea interioară a cadrului: 185 mm

Dimensiuni: L x l x Î 530 x 240 x 400 mm

Greutate: 8,0 kg

Ghidaj role pentru căminede vizitare, tip Z-KS 119

cu baza unghiulara, pivotant, galvanizat

Diametrul rolei: 200 mm

Lățimea interioară a rolei: 80 mm

Dimensiuni: L x l x Î 380 x 245 x 270 mm

Greutate: 18,4 kg

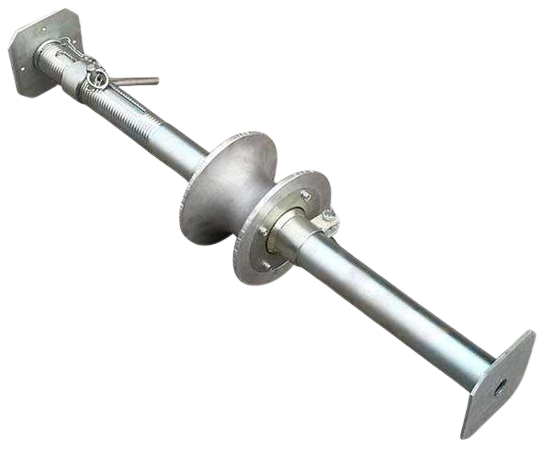

Apărătoare cu rolă de aluminiu

Diametrul rolei: 210 mm

Lățimea interioară a rolei: 110 mm

Interval reglabil Greutate
300 – 500 mm 9,5 kg
500 – 800 mm 10,0 kg
600 – 1000 mm 13,0 kg
1000 – 1500 mm 17,3 kg
1500 – 1800 mm 17,6 kg
1800 – 2400 mm 23,0 kg

Dispozitiv de transport cablu cu protecție pentru cabluri străine

Diametrul rolei: 40 mm

Lățimea interioară a rolei: 125 mm

Interval reglabilGreutate
250 – 400 mm5,6 kg
400 – 600 mm6,3 kg

Dispozitiv de transport cablu cu dispozitiv de intrare cablu

și corpuri de role din oțel, galvanizat

Raza de îndoire: 420 mm

  • pentru Ø     Greutate
  • 80 mm          13,8 kg
  • 100 mm        14,0 kg
  • 120 mm        15,0 kg
  • 150 mm        16,0 kg



Raza de îndoire: 1000 mm

  • pentru Ø        Greutate
  • 80 mm            18,0 kg
  • 100 mm          18,6 kg
  • 120 mm          19,0 kg
  • 150 mm          19,5 kg

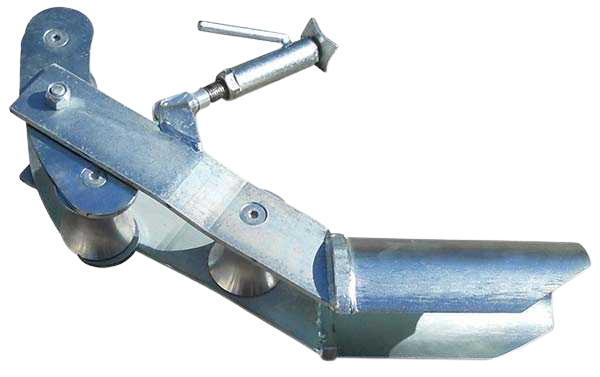

Dispozitiv galvanizat de extragere a cablului

pentru ØGreutate
80 mm8,6 kg
100 mm9,5 kg
120 mm10,4 kg

Dispozitiv de protecție cablu pentru tuburi multiple

Dimensiuni interioare: 205 mm

Dimensiuni: L x l x Î 530 x 260 x 360 mm

Greutate: 12,8 kg

Rolă de protecție cablu

pliabilă și fixabilă, galvanizată

Diametrul rolei: 50 mm

Lățimea interioară a rolei: 24 mm

pentru ØGreutate
28 mm0,48 kg
35 mm0,65 kg
40 mm0,76 kg

Țeavă de protecție cablu cu rolă de ghidare

pliabilă și fixabilă, galvanizată

Diametrul rolei: 110 mm

Lățimea rolei: 125 mm

pentru țevi cu Ø      Greutate

  • 60 mm          3,7 kg
  • 75 mm          4,0 kg
  • 80 mm          4,2 kg
  • 100 mm        4,4 kg
  • 120 mm        5,1 kg
  • 140 mm        5,6 kg
  • 150 mm        5,9 kg

Dispozitiv de protecție a cablurilor

versiune dreaptă, galvanizat

          pentru Ø            Greutate

  • 28 mm                 0,3 kg
  • 35 mm                 0,5 kg
  • 60 mm                 1,2 kg
  • 80 mm                1,3 kg
  • 100 mm               2,0 kg
  • 120 mm               3,0 kg
  • 150 mm               3,4 kg
  • 200 mm               8,0 kg

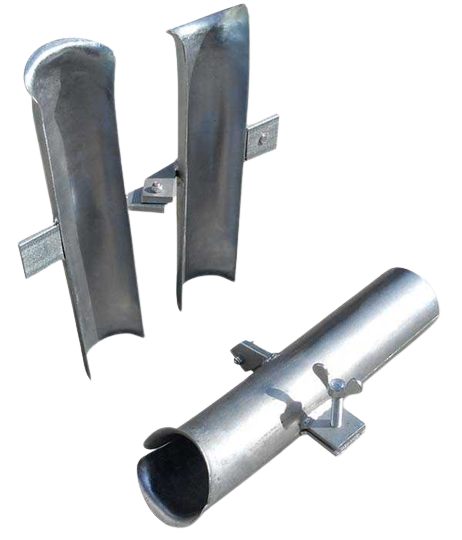

Țeavă de protecție cablu

versiune curbată, galvanizată

pentru țevi cu Ø   Greutate

  • 80 mm          1,6 kg
  • 100 mm        2,4 kg
  • 120 mm        3,4 kg
  • 150 mm        4,6 kg

Dispozitiv de intrare cablu, galvanizat

pentru țevi cu Ø      Greutate

  • 60 mm          3,2 kg
  • 80 mm          4,0 kg
  • 100 mm        4,7 kg
  • 120 mm        5,3 kg
  • 140 mm        6,0 kg
  • 150 mm        6,2 kg
  • 200 mm        8,6 kg

Țeavă de protecție cablu

două bucăți, fără dispozitiv de prindere

pentru țevi cu Ø             Greutate

  • 28 mm                 0,7 kg
  • 35 mm                 0,8 kg
  • 40 mm                 1,0 kg
  • 50 mm                 1,2 kg
  • 100 mm               3,5 kg

Țeavă îndoită de protecție cablu cu opritor

pentru țevi cu Ø   Greutate

100 mm     1,4 kg

120 mm     1,6 kg

150 mm     2,0 kg

Țeavă îndoită de protecție cablu, înclinabilă

Dimensiuni interioare: 90 mm

Dimensiuni: L x l x Î 570 x 195 x 170 mm

Greutate: 4,1 kg

Țeavă curbată de protecție cablu cu opritor și mâner

Pentru țevi cu Ø 100 mm

Greutate: 1,9 kg

Țeavă îndoită de protecție cablu cu opritor

pentru țevi cu Ø   Greutate

100 mm     1,4 kg

120 mm     1,6 kg

150 mm     2,0 kg
