Utilaj pentru bransamente si foraj dirijat TERRA-JACK 200

TERRA-JACK 200 este utilajul ideal pentru lucrări de subtraversare mai scurte și controlate în soluri deplasabile, cu retragerea ulterioară a conductei. În special acolo unde spațiul este limitat, dimensiunile reduse, demontarea simplă și rapidă în componente ușor de transportat, precum și aplicabilitatea din subsoluri sau gropi de excavare se dovedesc a fi deosebit de eficiente.

Utilaj pentru branşamente la casă

TERRA-JACK 200 poate fi folosit pentru branșamente la rețele de apă și canalizare, subtraversări de străzi sau grădini, fiind posibile foraje de 30 m sau mai mult. Cu ajutorul unui emițător poziționat în spatele capului de foraj, se efectuează forajul controlat, cu un minim de 25 m pentru raza de acțiune a prăjinilor de foraj. Canalul de foraj este apoi lărgit până la un diametru maxim de 220 mm și se introduce noua conductă.

Acest utilaj poate fi folosit de muncitori cu o instruire minimă.

Dispune de o forță de împingere de 140 kn (14t) și o forță de tragere de 200 kN (20 t).

o mașină tipică de nivel de intrare pentru presare controlată în construcția de conducte fără șanțuri, mașina de presare direcțională TERRA-JACK 200 poate fi utilizată cu succes într-o varietate de aplicații după doar o scurtă perioadă de învățare. Are o forță de presare de 140 kN (14 t) și o forță de tracțiune de 200 kN (20 t).

Utilaj pentru bransamente si foraj dirijat TERRA-JACK 200
Utilaj pentru bransamente si foraj dirijat TERRA-JACK 200

Foraje din pivinițe

Datorită forței sale mari de tracțiune de 200 kN (20 t) și posibilității dezasamblării întregii unități, TERRA-JACK 200 este utilajul ideal pentru a instala conducte cu un diametru exterior de până la 160 mm. TERRA oferă diverse accesorii de pornire și siguranță pentru operațiunile în subsol și în șanț. TERRA-JACK 200 poate fi asamblat ușor și rapid în câteva componente. Cele patru componente principale (placă frontală, doi cilindri hidraulici, unitate de fixare) cântăresc maxim 24 kg fiecare. Pentru poziționarea optimă a furtunurilor hidraulice, cilindrii hidraulici pot fi rotiți cu 120°. Flanșa de perete este montată pe peretele subsolului. Are o lățime de deschidere de 170 mm pentru conductele PE cu diametrul exterior de 160 mm. Poate fi instalată fie orizontal, fie vertical, în funcție de spațiul disponibil. Flanșa de perete este echipată cu mai multe poziții pentru fixarea TERRA-JACK 200 în ea. Oferă o poziție frontală pentru forajul pilot și o poziție din spate pentru procedura de tracțiune. Acest lucru înseamnă că toate uneltele, inclusiv capul de tracțiune și conducta, pot fi trase în subsol. Un șablon de instalare pentru marcarea pozițiilor găurilor de foraj și șuruburi speciale de beton accelerează instalarea flanșei de perete.

Foraje din groapa de lucru

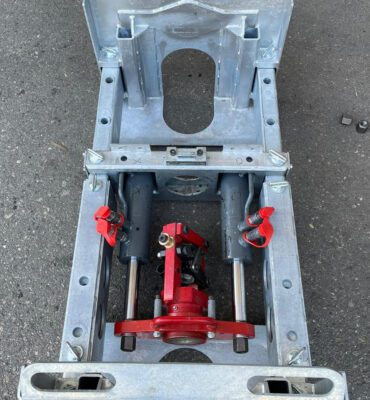

Atunci când se utilizează TERRA-JACK 200 în groapa de excavare, dispozitivul demontabil de susținere asigură distribuirea forțelor de apăsare și de tracțiune pe o suprafață mare.

Utilaj pentru bransamente si foraj dirijat TERRA-JACK 200

Unitate de control automat

Un sistem de control automat patentat simplifică deplasarea în linie dreaptă pe teren moale: modulul de prindere este rotit automat în timpul presării, eliminând necesitatea de a roti manual brațul cu ajutorul unei pârghii de comandă.

Grup hidraulic

JACK 200 este operată cu unitatea de alimentare Rato. Motorul robust pe benzină de 23 CP antrenează pompa de ulei hidraulic cu 40 l/min la 235 bar. Poate fi acționat de un mini-excavator.

Unitate de control automat

După forajul pilot, capul de foraj și carcasa sondei sunt demontate și înlocuite cu un con de lărgire. Conul de lărgire extinde canalul de foraj în timpul tragerii conductei. Protejează capul de tracțiune de materialul de sol care cade. În funcție de condițiile solului, se pot utiliza conuri de lărgire cu un diametru de până la ø 220 mm și se pot trage conducte PE cu un diametru exterior de până la 160 mm.

Capul în formă de stea pus în fața conului de lărgire este folosit pentru a disloca pământul și facilitarea tragerii conductei.

Unitate de control

Unitatea de comandă controlează cilindrii hidraulici. Este amplasată între unitatea hidraulică și TERRA-JACK 200. Este construită compact și ușor de transportat pe șantier.

Utilaj pentru bransamente si foraj dirijat TERRA-JACK 200

Putere de împingere

140 kN (14 t)

Forța de tracțiune

200 kN (20 t)

Diametrul forajului pilot

45 mm

Diametrul maxim de lărgire, max.

220 mm

Lungime de foraj, max.

30 m

Lungime prăjină de foraj

0.5 / 1.0

Diametrul prăjinii de foraj

ø 33 mm

Rază prăjină

25 m

Dimensiuni L x l x î (fără cadru)

0.45 x 0.65 x 0.30 m

Greutate totală

90 kg

Greutatea pe componente (placă frontală, cilindri hidraulici, unitate de fixare)

24 kg

Puterea motorului (benzină)

17 kW

Ulei hidraulic

40 l/min bei 235 bar

Tensiune de operare

12 V, 5 A

Rezervor de benzină

4.5 l

Rezervor de rezervă

20 l

Rezervor de ulei hidraulic

25 l

Dimensiuni agregat L x l x î

1.00 x 0.85 x 1.00 m

* În funcție de condițiile de sol

**În funcție de dimensiunea prăjinii de forare

Specificațiile tehnice pot fi modificate fără notificare prealabilă
