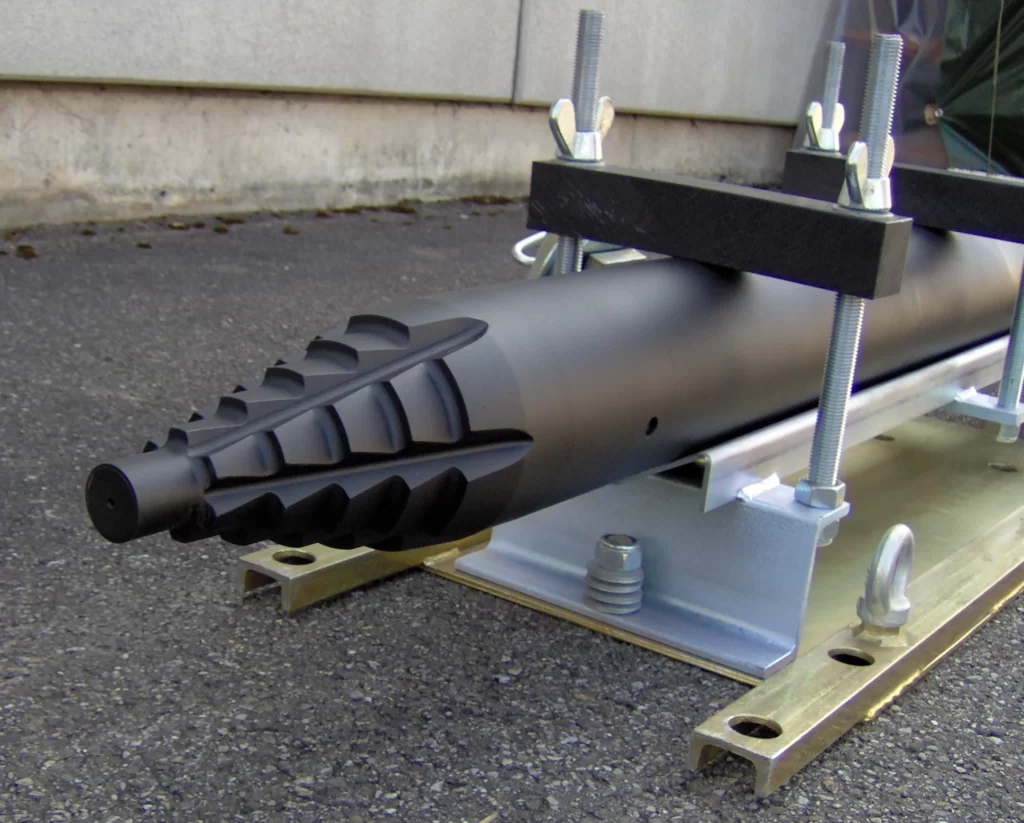

Foreza pneumatica Terra-Hammer

Unealta de străpungere ideală pentru fiecare contractant de lucrări

TERRA-HAMMER este utilizată pentru instalarea subterană fără șanțuri a conductelor și cablurilor.
Pentru foraje cu diametre de până la ø 300 mm, TERRA-HAMMER deplasează solul lateral,
în timp ce diametre mai mari, de până la 3000 mm, se realizează prin baterea țevilor de oțel.

În timpul deplasării solului (vezi imaginea de mai sus), utilajele acționate pneumatic pătrund prin teren,
instalând simultan țevi din PVC sau PE sub alei, drumuri și linii de cale ferată.

Procesul este rapid și economic, reduce semnificativ disconfortul și permite menținerea traficului în timpul lucrărilor.

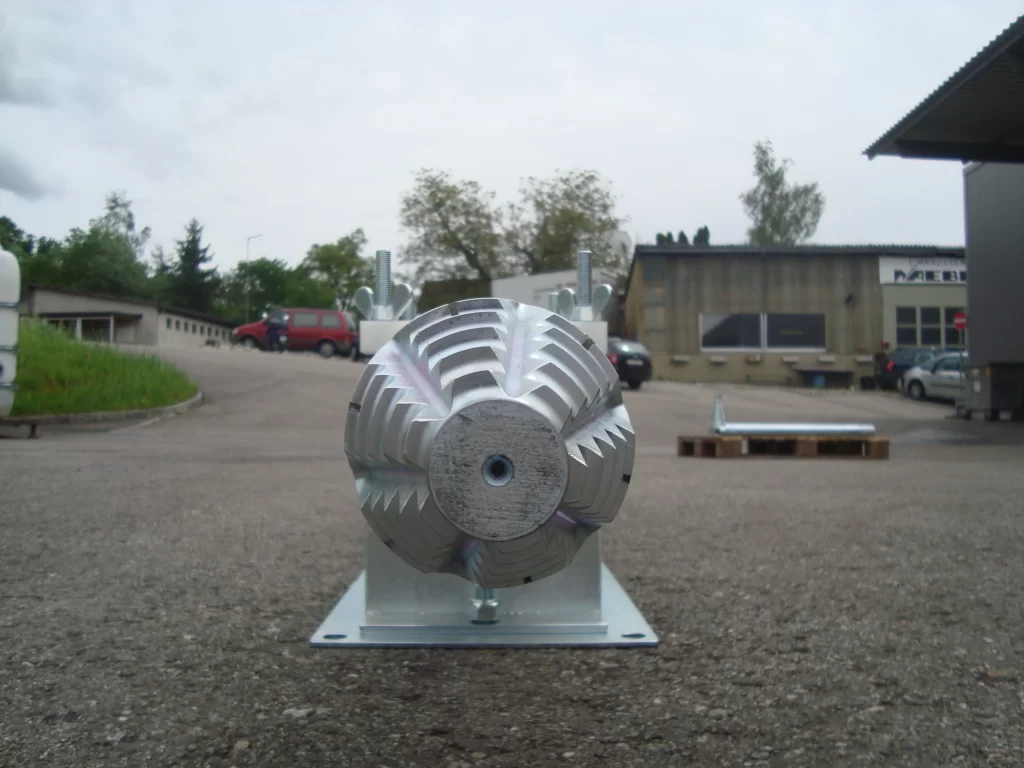

Capul Combi (KOK)

Canalele longitudinale deplasează solul lateral și permit pătrunderea chiar și în condiții de teren dur, o caracteristică ce face capul combinat (KOK) superior oricărui alt tip de cap treptat, conic sau în coroană.

Marginile de tăiere și demolare distrug toate obstacolele, indiferent dacă sunt lovite lateral sau frontal, asigurând cea mai mare precizie posibilă.

Dalta în formă de stea face ca capul combinat (KOK) să fie net superior la demolarea obstacolelor – aceasta pătrunde prin orice material casabil.

Design simplu și robust

Cu o treime mai puține piese decât alte foreze pneumatice concurente și consum minim de aer.
Fluxul de aer interior, proiectat aerodinamic, asigură pornirea și inversarea ușoară, cu recul redus la minimum.

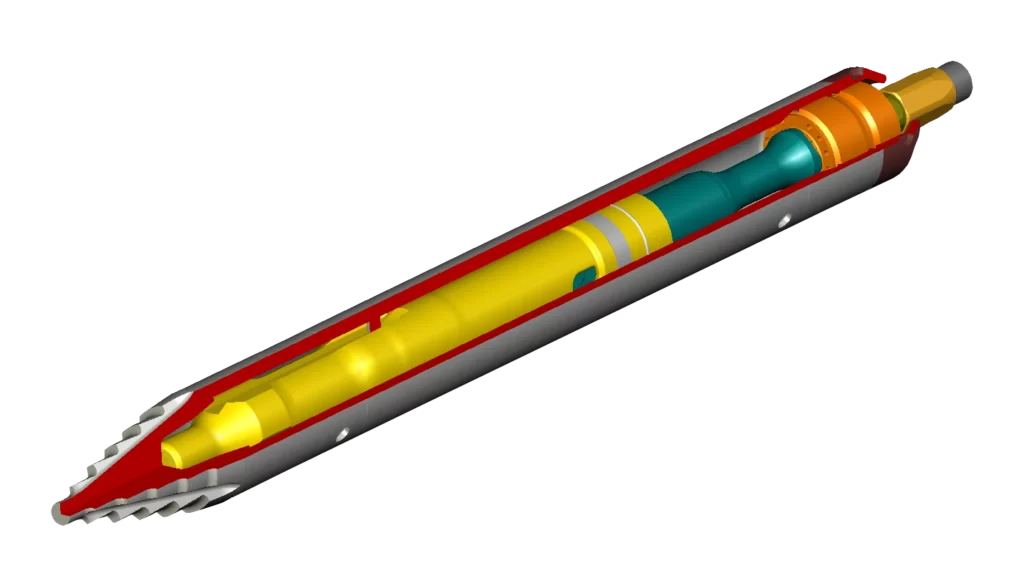

Piston principal (piston de batere) – impact puternic

Pistonul principal TERRA este cu 25% mai greu decât modelele similare, asigurând forță de impact ridicată și precizie superioară.
Lovitura are loc direct în interiorul capului, acolo unde eficiența este maximă, nu în spatele acestuia.
Designul aerodinamic al fluxului de aer reduce consumul și reculul.
TERRA oferă garanție 3 ani pentru pistonul principal – unică în industrie.

Funcția de inversare rapidă

O simplă rotire de ¼ a furtunului de aer inversează direcția de lucru a forezei.
Datorită blocării pneumatice, nu există riscul unei inversări accidentale în timpul funcționării (versiunea S).
Modelele mai mari sunt echipate cu funcție de inversare prin telecomandă (versiunea F), care se activează printr-o simplă rotire a manetei de la ungător.

Mini-foreze – scurte, compacte și puternice

Cu lungimi de doar 880 mm mini-forezele de la TERRA pot fi folosite în gropi foarte mici. Ideale pentru gropi până la 10 m (30 ft).
Ideale pentru găuri și spații limitate

Baterea țevilor de oțel

În plus, utilajul TERRA-HAMMER este utilizat pentru baterea și spargerea țevilor de oțel, fără alte modificări.

Lărgitoare – gata de utilizare fără nici o modificare

Date tehnice

Model	Diametru ø (mm)	Lungime (m)	Greutate (kg)	Frecvență (1/min)	Consum (m³/min)	Presiune (bar)	Lărgitor ø (mm)
TU 045 R (mini)	45	1.00	9	475	0.6	6–7	–
TU 055 R (mini)	55	1.05	13	520	0.9	6–7	–
TU 055 R (ortbar)	55	1.25	16	520	0.9	6–7	–
TU 068 SK	68	1.31	28	420	1.3	6–7	85
TU 068 SK (mini)	68	0.98	20	480	1.1	6–7	–
TU 068 SK (ortbar)	68	1.51	33	420	1.3	6–7	–
TU 080 SK	80	1.41	39	395	1.8	6–7	până la 135
TU 080 SK (mini)	80	0.91	24	550	1.8	6–7	–
TU 080 SK (ortbar)	80	1.51	42	395	1.8	6–7	–
TU 090 SK	90	1.49	51	395	1.8	6–7	până la 170
TU 090 SK (mini)	90	0.91	38	550	1.8	6–7	–
TU 090 SK (ortbar)	90	1.44	53	395	1.8	6–7	–
T 105 S/F	105	1.40	60	360	2.4	6–7	până la 200
T 105 S (mini)	105	1.08	44	540	2.4	6–7	–
TU 105 S/F	105	1.40	65	360	2.4	6–7	până la 200
TU 105 S/F (ortbar)	105	1.50	71	360	2.4	6–7	–
T 135 Twin	135	1.70	120	350	2.4	6–7	până la 275
T 135 Twin (mini)	135	1.15	80	520	2.8	6–7	–
TU 135 Twin	135	1.70	125	350	2.4	6–7	până la 275
TU 135 Twin (ortbar)	135	1.80	138	350	2.4	6–7	–
T 155 F	155	1.84	170	285	3.8	6–7	până la 245
TU 155 F	155	1.85	172	285	3.8	6–7	până la 245
TU 155 F (ortbar)	155	1.94	182	285	3.8	6–7	–
T 190 F	190	1.89	258	275	5.0	6–7	până la 300
TU 190 F	190	1.90	260	275	5.0	6–7	până la 300
TU 190 F (ortbar)	190	1.97	284	275	5.0	6–7	–
T 210 F	210	1.90	317	275	5.0	6–7	–
TU 210 F	210	1.91	319	275	5.0	6–7	–
TU 210 F (ortbar)	210	1.98	343	275	5.0	6–7	–
TR 200 mini	200	0.90	112	550	4.0	6–7	–
TR 220	220	1.60	315	320	7.0	6–7	–
TR 360	360	1.75	663	280	12.0	6–7	–
TR 565	565	2.30	2535	195	34.0	6–7	–

Legendă modele:

T = TERRA-HAMMER cu cap de deplasare prin sol sudat

TU = TERRA-HAMMER cu adaptoare interschimbabile pentru cap

TR = TERRA-RAM, pentru baterea și înlocuirea țevilor de oțel (berstlining)

S = Versiune TERRA-HAMMER S, cu inversare rapidă (1/4 de tură a furtunului de aer)

F = Versiune TERRA-HAMMER F, cu inversare prin telecomandă

F2 = Versiune TERRA-HAMMER F2, cu inversare prin telecomandă și furtun de control integrat

S/F = Disponibil atât în versiunea S, cât și F

K = Versiune TERRA-HAMMER K, fără lipire, se poate repara fără încălzire

SK = Combinație între versiunile S și K

KOK-LD = TERRA-HAMMER cu adaptor trasabil KOK-LD

Specificațiile tehnice pot fi modificate fără notificare prealabilă.
