Spărgător de ţevi cu prăjini Terra-Extractor X 1000

Cutia cu placă frontală
Cutia frontală inițiază forța de tracțiune de 100 de tone în sol. Toate uneltele de spargere pot fi dezasamblate cu ușurință în cutia din față după operația de spargere.


Telecomandă intuitivă la operare
Telecomanda portabilă cu afișaj color facilitează utilizarea echipamentului. Procedura de tragere se realizează complet automat prin apăsarea unui buton sau manual prin joystick şi butoane. Presiunea, forța de tragere și senzorii sunt afișaţi pe panoul color în orice moment.

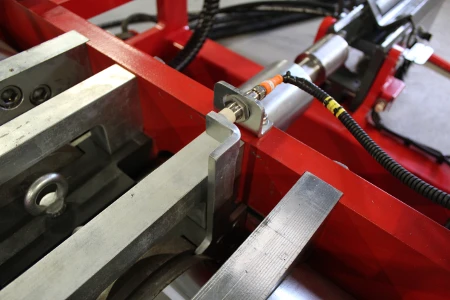

Senzori de presiune
Mai mulți senzori monitorizează procedura de tragere și forțele de prindere. Plăcile cu senzori permit măsurarea poziției prăjinilor și a ghearelor de prindere.


Asistent înşurubare/deşurubare prăjini
În timpul procedurii de împingere și tragere, prăjinile sunt complet înșurubate /deşurubate. Un sistem de pârghii special dezvoltat cu role de presiune ajută la înșurubarea/deşurubarea prăjinilor. Acest lucru face ca operarea să fie și mai ușoară.
Contra-clemă
Contra-clema constă dintr-un sistem mecanic cu clic. Aceasta ține prăjinile atunci când clemele sunt deschise și împiedică ca acestea să cadă înapoi în timpul tragerii.


Clemă principală
Clema principală este formată din două gheare de prindere hidraulice. Ele garantează contactul sigur și fiabil cu prăjinile.
Bloc de rulare
Unitatea de prindere se mișcă ușor de-a lungul cadrului datorită blocului de rulare. Rolele pot fi înlocuite uşor. Întreţinerea lor e simplă și fiabilă.


Sursa de alimentare
X 1000 este acţionat de un motor JOHN DEERE de 142 CP. Sursa de alimentare oferă două circuite independente poate fi ridicată cu ușurință cu ajutorul unui mini-excavator pe dispozitivele de ridicare galbene sau prin utilizarea unui stivuitor. Răcitorul de ulei mare, cu o capacitate de răcire de 32 kW, permite operații și în condiții tropicale și deșertice.
Diagrama operationala

Forţă de tragere | 100 tons (1000 kN) | 220.000 lbs / 110 US tons |
Lungime de tragere* | 250 m | 800 ft |
Putere motor | 142 PS (104 kW) | 142 HP (104 kW) |
Presiune | 250 bar | 3.600 psi |
Viteză de tragere | 96 m/h | 315 ft/h |
Lungime prăjini | 0.86 m | 2.8 ft |
Diametru prăjini | ø 75/51 mm | ø 2.95/2.0″ |
Greutate prăjini | 22 kg | 48.5 lbs |
Dimensiuni, L x l x I (utilajul) | 2.4 x 1.3 x 0.6 m | 7.9 x 4.3 x 2.0 ft |
Dimensiuni L x l x I (placa frontală) | 0.25 x 1.30 x 0.95 m | 0.8 x 4.3 x 3.1 ft |
Dimensiuni L x l x I (cutia frontală) | 1.7 x 1.2 x 0.9 m | 5.6 x 4.0 x 3.1 ft |
Dimensiuni (bloc de alimentare) | 2.6 x 1.2 x 1.8 m | 8.6 x 4.0 x 6.0 ft |
Greutate (utilaj) | 2125 kg | 4’675 lbs |
Greutate (placa frontală) | 660 kg | 1450 lbs |
Greutate (cutie frontală) | 370 kg | 815 lbs |
Greutate (bloc de alimentare) | 1850 kg | 4100 lbs |
Arborele de forare este la doar 0.3 m / 1 ft deasupra pământului. | ||
Specificaţiile tehnice pot suferi modificări fără notificări prealabile. |
