MS 1200 – Performanță mai mare și timp de randament mai scurt
Cu sistemul nostru inovativ MS 1200 de amestecare a fluidelor, TERRA a stabilit standardele de eficiență în industria de foraj orizontal dirijat. A fost proiectat pentru a oferi cea mai mare performanță și eficiență la costuri reduse. Acționat de o pompă de amestec HONDA, acesta oferă până la 1200 l/min (320 g / min) lichid de foraj. O a doua pompă de alimentare oferă o viteză de curgere la TERRA-JET de 700 litri/min. Este echipat cu un rezervor de 4000 l (1050 gal) pentru o capacitate maximă de lichid. Opțional, TERRA ofera chiar un al doilea rezervor pentru o capacitate mai mare a noroiului bentonitic. MS 1200 suportă sisteme orizontale de foraj dirijat de toate dimensiunile.
Pompa HONDA cu 1200 litri/min (320 gpm)
Pompa cu motor HONDA pe benzină pompează apa cu 1200 l/min (320 gpm) și amestecă bentonita în lichidul de foraj. O a doua pompă de alimentare cu bentonită cu debit de 700 litri/min pompează bentonita spre TERRA-JET. Ieșirea din stația de amestecare are un racord Storz KA de 66 mm (2.6 „) pentru furtunul de pompier. Acest furtun de pompier până la TERRA-JET poate avea o lungime de până la 60 m (200 ft).
Pâlnie cu subpresiune (sistem Venturi)
Pâlnia mare cu cuțit de tăiere face ca HDD-ul să fie mai ușor de folosit pe şantier. Cuțitul de tăiere din pâlnie deschide sacii de bentonită. Un sac de 25 kg (55 lbs) de bentonită poate fi plasat în pâlnie. Datorită conductei venturi există o subpresiune în întregul sistem. Bentonita este aspirată în unitatea de amestecare care asigură o mixare foarte bună.

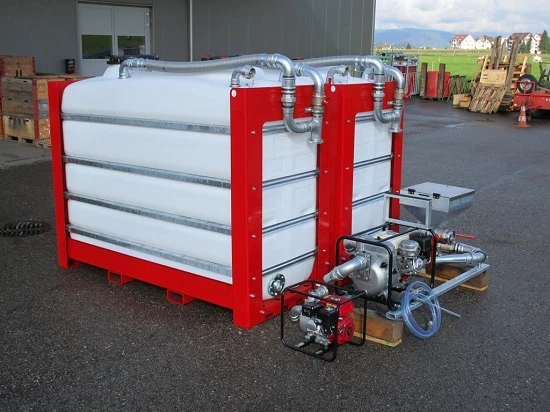

Rezervoarele de amestecare variază de la 4000 ltr (1050 gal) până la 8000 ltr (2110 gal)
MS 1200 este echipat standard cu două rezervoare de 4000 litri (1050 gal). Ambele rezervoare au integrate un sistem special de spălare a bazei. Împiedică bentonita să se depună. Acesta este alimentat prin partea superioară și poate fi deschis cu o simplă supapă de reglare.
Mentenanță
| Putere, pompă de mixare | 5 CP (4 kW) | 5 CP (4 kW) |
| Combustibil | Benzină | Benzină |
| Rata de descărcare a pompei | 700 litri / min | 185 gpm |
| Presiunea lichidului | 26 m (2,6 bari) | 377 psi |
| Timp de amestecare standard al rezervorului | 7-10 min | 7-10 min |
| Capacitate de mixare | 25 kg | 55 lbs |
| Capacitatea rezervorului lichidului de forare | 2000/4000 ltr | 530/1060 gal |
| Dimensiuni cu un rezervor L x l x Î | 2300 x 1400 x 1950 mm | 90 x 55 x 77 in |
| Dimensiuni cu două rezervoare L x l x Î | 2300 x 2200 x 1950 mm | 90 x 87 x 77 in |
| Greutate cu un rezervor (gol) | 780 kg | 1720 kg |
| Greutate cu un rezervor (plin) | 2780 kg | 6130 lbs |
| Greutate cu două rezervoare (gol) | 1430 kg | 3150 lbs |
| Greutate cu două rezervoare (plin) | 5680 kg | 12500 lbs |
| Specificațiile tehnice pot fi modificate fără notificare prealabilă. |
