Utilaj pentru foraj orizontal dirijat DJ 20
Utilaj pentru foraj orizontal dirijat DJ 20

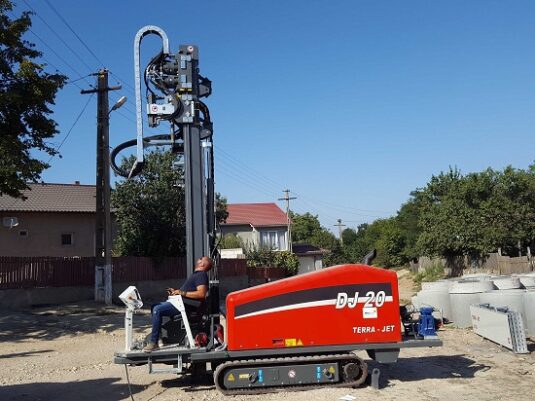

Având designul compact și mobilitatea sporită, utilaj de foraj dirijat DJ 20 are nevoie de 1,60 m spațiu de trecere. Utilajul poate fi condus cu o telecomandă, rapid și sigur. Șasiul cu șenile din cauciuc de înaltă calitate suportă întreaga greutate a utilajului de foraj, însumând 6,4 t. De asemenea, asigura mobilitatea necesară pe terenuri dificile, altfel inaccesibile. Șenilele asigura stabilitate în timpul lucrărilor de foraj.
Sistem de antrenare cu cremalieră și pinion
Șaua de antrenare cu o forță de tragere și împingere de 87 kN (9 t) este împinsă și retrasă prin intermediul a două motoare hidraulice și a unei transmisii robuste cu cremalieră și pinion.
Toate sistemele de foraj TERRA-JET HDD sunt echipate cu o magazie de prăjini galvanizată la cald. Prăjinile de foraj lungi de 3,05 m se caracterizează printr-o rază de curbură de 25 m. Ca rezultat, utilitățiile pot fi ocolite și relocate fără probleme. Magazia de prăjini conține 40x tije de foraj cu o lungime totală de 122 m.
Cabină excelentă pentru operator

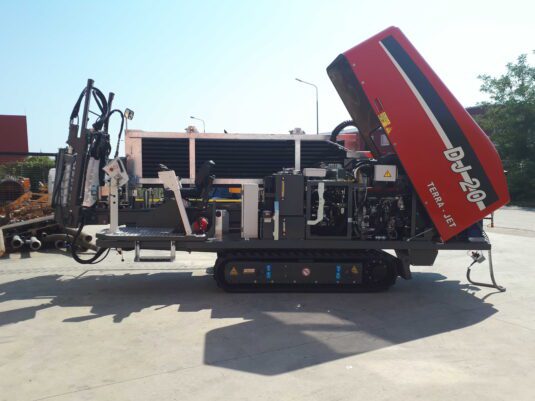

TERRA-JET DJ 20 are o cabină confortabilă clară și mare ca standard. Operatorul selectează cea mai bună poziție pentru el și are totul în vedere. Cabina poate fi reglată hidraulic în trepte de până la 60°. LED-urile integrate permit lucrul la lăsarea serii sau pe timp de noapte.
Sisteme de foraj inteligente
Sistemele inteligente de asistență a forajului precum controlul tracțiunii, modul de lucru în curbă, ADBSe sau controlul vitezei de forare fac forajul mai eficient și mai ușor. Operatorul se poate relaxa, utilajul face munca. Comanda electronică CLP gestionează automat toate sistemele de asistare a forajului și simte subteranul, intervenind atunci când aceasta întâmpina dificultăți în sol. Astfel, utilajul funcționează la productivitate maximă.
Pompă FMC de înaltă presiune
La bordul TERRA-JET DJ 20 se află o pompă FMC de înaltă presiune cu un volum de spălare de 95 l/min, care pompează lichidul de spălare la maximum 70 bari din rezervorul de amestec prin prăjinile de foraj către duzele capului de foraj.
Datorită unui indicator de avertizare, pompa FMC nu poate funcționa goală când rezervorul este gol. Aceasta crește durata de viață și reduce uzura pompei.
Întreținere ușoară
La dezvoltarea TERRA-JET DJ 20, s-a pus accent pe ușurința și fiabilitatea serviceului. Toate componentele hidraulice sunt ușor accesibile și pot fi ușor monitorizate și întreținute. Capota poate fi deschisă complet. Sistemul electric este aranjat clar în cutia electrică centrală. Rezultatul acestui concept prietenos cu serviceul este – clienții mulțumiți în întreaga lume. Răcitorul de ulei este situat în afara compartimentului motorului. Este ușor accesibil și oferă eficiență maximă.
Combinația de componente de înaltă calitate elvețiene este caracteristică utilajelor de foraj TERRA-JET HDD.
| Forță de retragere | 87 kN (9 to) | 19’100 lbs |
| Forță de împingere | 87 kN (9 to) | 19’100 lbs |
| Putere motor | Hatz 55 kW (75 PS) | Hatz 55 kW (75 HP) |
| Cuplu max | 2’840 Nm | 2’100 ft.lbs |
| Viteză de rotație prăjină de foraj | 228 min | 228 rpm |
| Volum pompă | 95 U/min | 26 rpm |
| Presiune de spălare | 70 bar | 1000 psi |
| Viteză forare – regim de funcționare rapid | 27 m/min | 89 ft/min |
| Viteză forare – la încărcare maximă | 7 m/min | 23 ft/min |
| Viteză retragere – regim de funcționare rapid | 27 m/min | 89 ft/min |
| Viteză retragere – la încărcare maximă | 7 m/min | 23 ft/min |
| Foraj pilot Ø | 60 – 110 mm | 2.5” – 4” |
| Înclinarea rampei de foraj, min. | 16° (29%) | 16° (29%) |
| Înclinarea rampei de foraj, max. | 22° (40%) | 22° (40%) |
| Diametru maxim de lărgire | Ø 420 mm | ø 17″ |
| Lungime maximă forare* | 150 m | 500 ft |
| Prăjini de forare, lungime | 3.05 m | 10 ft |
| Prăjini de forare, diametru | 60/54 mm | 2.36“/2.12“ |
| Rază minimă de pozare** | 94 m | 110 ft |
| Intensitate zgomot la nivelul urechii operatorului – fără cabină | 85 dB(A) | 85 dB(A) |
| Viteza de conducere | 4,2 km/h | 3 mile/h |
| Dimensiuni L x l x î (poziția de lucru) | 6,00 x 1,65 x 2,50 m | 19,5 x 5,5 x 8,3 ft |
| Greutate inclusiv legătura | 6,4t | 14.110 lbs |
| Greutate fără legătură | 5,3t | 11.430 lbs |
| * În funcție de condițiile de sol | ||
| **În funcție de dimensiunea prăjinii de forare | ||
| Specificațiile tehnice pot fi modificate fără notificare prealabilă |
