Utilaj pentru împingere dirijată de prăjini Terra-Jack 125

Utilajul ideal pentru branşamente la casă – TERRA-JACK TJA 125

Utilajul TERRA-JACK TJA 125 se clasează între o foreza pneumatică și un utilaj mic de foraj orizontal dirijat cu pornire din groapă. Utilajul cu împingere dirijată de prăjini TERRA-JACK 125 este conceput pentru branşamente dirijate la case și subtraversări de drumuri cu lungimi de până la 30 m. Canalul de forare poate fi lărgit până la 130 mm. Este ca un utilaj mic de foraj orizontal dirijat cu pornire din groapă însă nu necesită bentonită pentru că dislocă solul ca o cârtiță. Pe de altă parte, este ca o unealtă subterană de străpungere care poate fi dirijată. Solul trebuie să poată fi ușor de dislocat.

Cere oferta
Categorie:

Utilaj pentru împingere dirijată de prăjini Terra-Jack 125

Utilaj pentru împingere dirijată de prăjini Terra-Jack 125

Foraje din pivinițe

Pentru a efectua lucrarea de foraj dintr-o pivniță, flanșa de perete se înșurubează strâns de peretele pivniței. Se duce utilajul TERRA-JACK în pivniță și se prinde în șuruburi și cu patru bolțuri se conectează strâns cu flanșa de perete.

Foraje din groapa de lucru

Cadrul de groapă al utilajului susține forța mare a acestuia împotriva solului. Manipularea este simplă deoarece cadrul este împărțit în 2 secțiuni. Cadrul de extensie este utilizat pentru foraje din groapă și protejează prăjinile de foraj de murdărie.

Foraje din cămine de vizitare

Cadrul de groapă al utilajului susține forța mare a acestuia împotriva solului. Manipularea este simplă deoarece cadrul este împărțit în 2 secțiuni. Cadrul de extensie este utilizat pentru foraje din groapă și protejează prăjinile de foraj de murdărie.

Unelte de forare

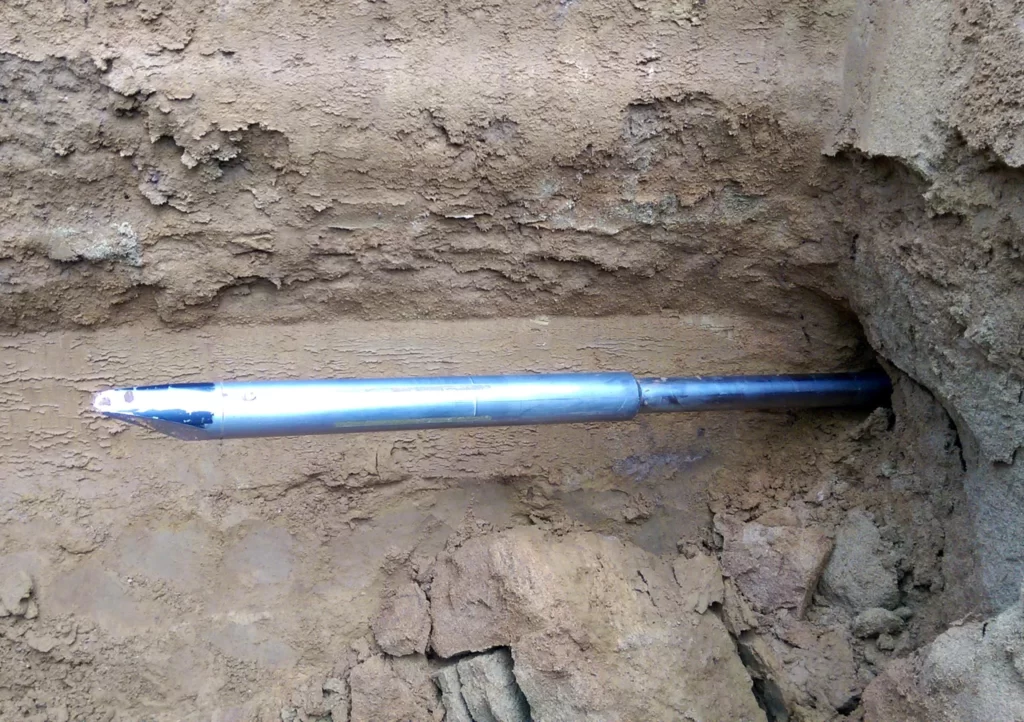

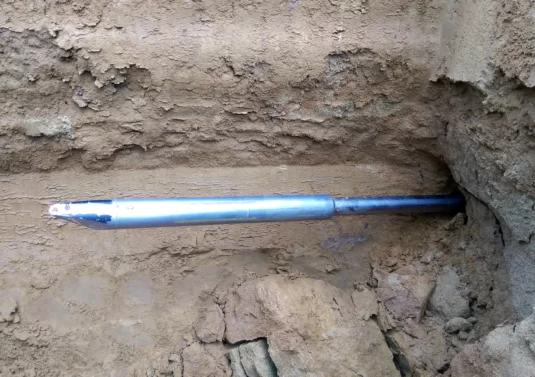

Utilajul Terra-Jack împinge prăjina de forare în sol. Capul de forare taie un canal de forare în sol. Uneltele de forare pentru utilajul TERRA-JACK 125 îndeplinesc cerințele celor mai înalte standarde de calitate pentru a duce la bun sfârșit și cele mai dificile forări.
În capul de forare se află o sondă subțire pentru localizarea forajului pilot. TERRA oferă diferite capete dirijate pentru diferite condiții de sol.

Unelte de lărgire

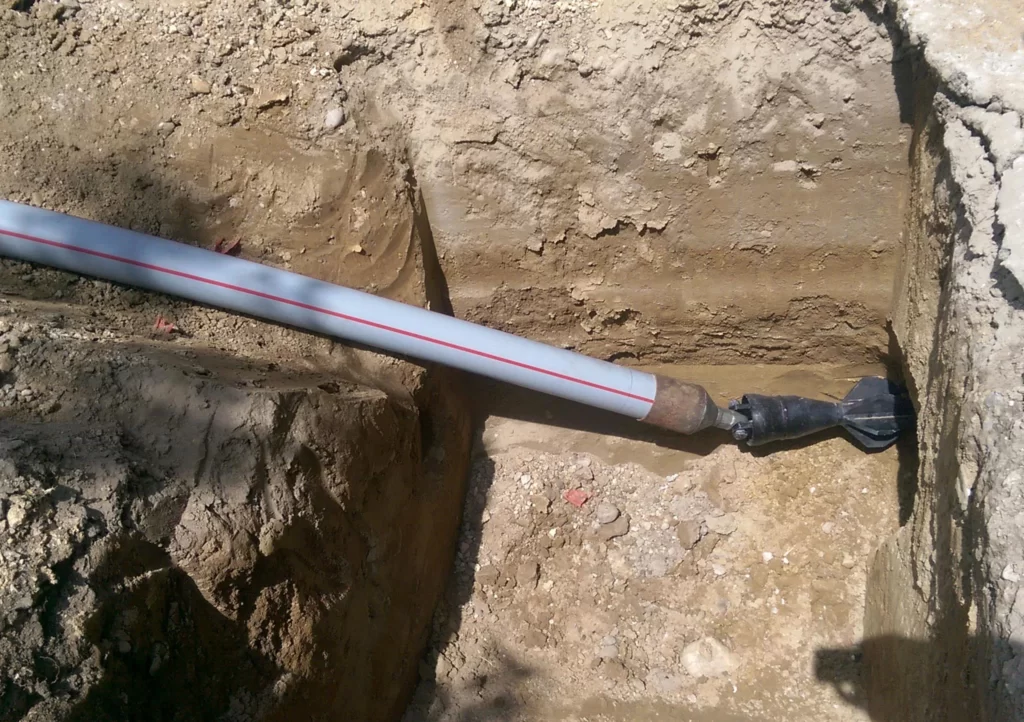

Imediat ce capul de forare ajunge în groapa țintă, acesta este înlocuit cu un expandor. Acesta extinde forajul pilot, atunci când este tras înapoi. Simultan este tras în conducta HDPE.
În funcție de condițiile de sol, se pot folosi expandoare de până la ø 130 mm. Acest lucru permite tragerea conductelor HDPE de până la ø 110 mm. Condițiile de sol moale permit diametre mai mari ale țevilor.

Grup hidraulic

Utilajul TERRA-JACK poate fi asamblat într-un cămin de vizitare cu diametrul de Ø 800 mm (32”) sau Ø 1000 mm (41”), ceea ce permite foraje dirijate din cămine de vizitare.

Cadru de transport

Cu cadrul de transport, puteți încărca și transporta ușor utilajul TERRA-JACK, inclusiv toate accesoriile sale, cum ar fi sistemul de localizare, prăjinile sau uneltele de asamblare. Acest lucru economisește timp și bani pe șantier.

Unitatea de comandă

Unitatea de comandă controlează cilindrii hidraulici. Este asamblată între grupul hidraulic și utilajul TERRA-JACK. Puteți rula furtunurile hidraulice (aflate în partea de jos) și cablul telecomenzii și cablurile de alimentare (din partea de sus).

diametru foraj pilot45 mm1.77”
diametru maxim alezare*130 mm5”
lungime maximă forare*30 m100 ft
forță de împingere la 190 bar125 kN (12.5 to)27’000 lbs
forță de tracțiune la 190 bar82 kN (8.2 to)18’000 lbs
presiune maximă ulei190 bar2’750 psi
volum ideal ulei20 – 30 ltr/min5 – 8 gpm
dimensiunea cadrului L x l x î(58 – 76.5) x 51 x 22 cm(22.8” – 30.6”) x 20.0” x 8.7”
greutate cadrului71 kg157 lbs
* În funcție de condițiile de sol. Numai în sol afânat/ușor de dislocat
Specificațiile tehnice pot fi modificate fără notificare prealabilă.
