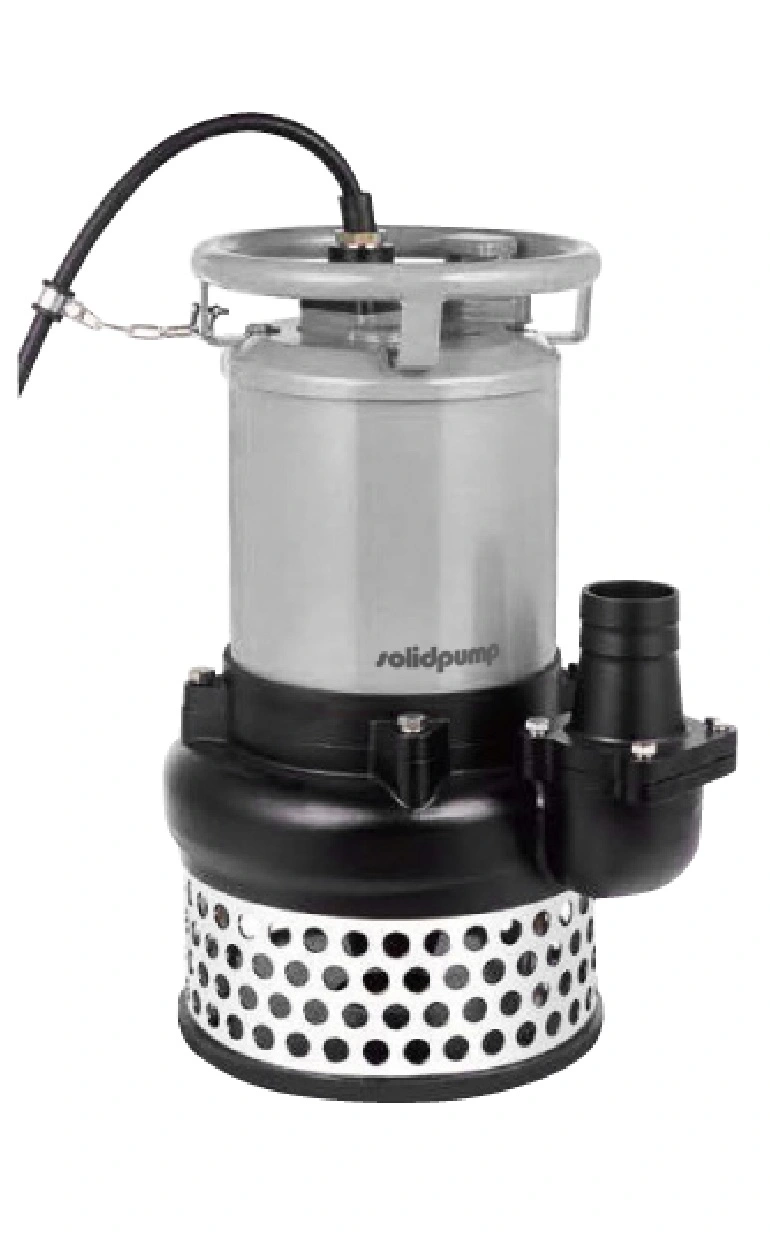

Pompă submersibilă TTZ

Pompă submersibilă TTZ cu agitator – utilizată în mod obișnuit pentru a pompa lichide cu sedimente, cum ar fi apă cu nisip sau șlam. Proiectată să poată gestiona particulele solide în suspensie, de până la 50% din volumul total al lichidului pompat.

Pompele TTZ sunt echipate cu un motor cvadripolar, care le conferă o putere mare și o funcționare eficientă. Motorul este protejat împotriva supraîncălzirii și are o durată de viață lungă.

Rotorul din aliaj de crom combinat cu agitatorul asigură o performanță optimă, făcând ca pompa să poată pompa lichide cu sedimente fără să se blocheze sau să fie afectată de uzură.

Aceste pompe sunt ideale pentru aplicații industriale, cum ar fi în minerit, construcții, în domeniul petrolier și în alte domenii unde este necesară o pompare eficientă și fiabilă a lichidelor cu sedimente.

Categorie:

Pompe TTZ Submersibile Cu Agitator TTZ

Aplicație

Șantiere industriale și de construcții

Mine și cariere,

Stații de epurare a apelor reziduale

Transferul sedimentelor cu noroi și nisip

Transferul de apă cu noroi și nisip

Caracteristici Opționale

Alte tensiuni

Altă lungime a cablului

Specificații Tehnice

Capacitate: până la 114 m3/h

Înălțime de pompare: până la 15 metri

Refulare: de la 80mm la 100 mm

Putere: 2,2kW până la 3,7kW

Alimentare: trifazică 400V±10%, 50Hz

Clasa de izolare: F

Clasa de protecție: IP68

Lungimea cablului: 8m

Temperatura apei: până la 40°C

Adâncimea maximă a apei: 20m

Interval de Funcționare

Item No.Part NameMaterial
01Hose couplingCast iron
02HandleSteel
05Upper coverCast iron
06Up-bearing houseCast iron
07Bearing houseCast iron
10Seal houseCast iron
11Motor bodyCast iron
12Outer casingSteel
13Pump bodyCast iron
14aImpellerHigh chrome alloy
14bAgitatorHigh chrome alloy
16aInlet plateDuctile iron
Item No.Part NameMaterial
19Check valveNBR
22aValve seatCast iron
22bSeat assemblyCast iron
25StrainerSteel
27aStator
28RotorShaft:AISI420SS
31aBearingBall bearing
31bBearingBall bearing
33Motor protector
34Mechanical sealSic-Sic/Sic-Sic
35Oil seal
47Cable

Material de Construcție

Item No.Part NameMaterial
01Hose couplingCast iron
02HandleRubber + steel
05Upper coverCast iron
06Upper supportCast iron
11Motor bodyCast iron
13Pump bodyCast iron
14aImpellerHigh chrome alloy
14bAgitatorHigh chrome alloy
16Inlet plateDuctile iron
25StrainerSteel
27Stator
Item No.Part NameMaterial
28RotorShaft:AISI420SS
31aBearingBall bearing
31bBearingBall bearing
34Mechanical sealSic-Sic/Carbon-Sic (< 2.2kW)
Sic-Sic/Sic-Sic (3.7kW)
47Cable
35Oil seal
86AC Contactor
86aWater level sensor
88Controller block

Dimensiuni și Greutate

Model
(50HZ)
d
A
A1
В
В1
D
H
H1

W1

N.W
G.W
Packing dimension



mm

mm

mm

mm

mm

mm

mm

mm

mm

Kg

Kg

mm

80TTZ2.2804694083782573716856252309299765x405x495
80TTZ3.780469408378257371750690230108116830x405x495
100TTZ3.7100469408392257371750690230108116830x405x495
