Utilaj de foraj orizontal dirijat DJ 13

Utilaj ideal pentru pozări de fibră optică

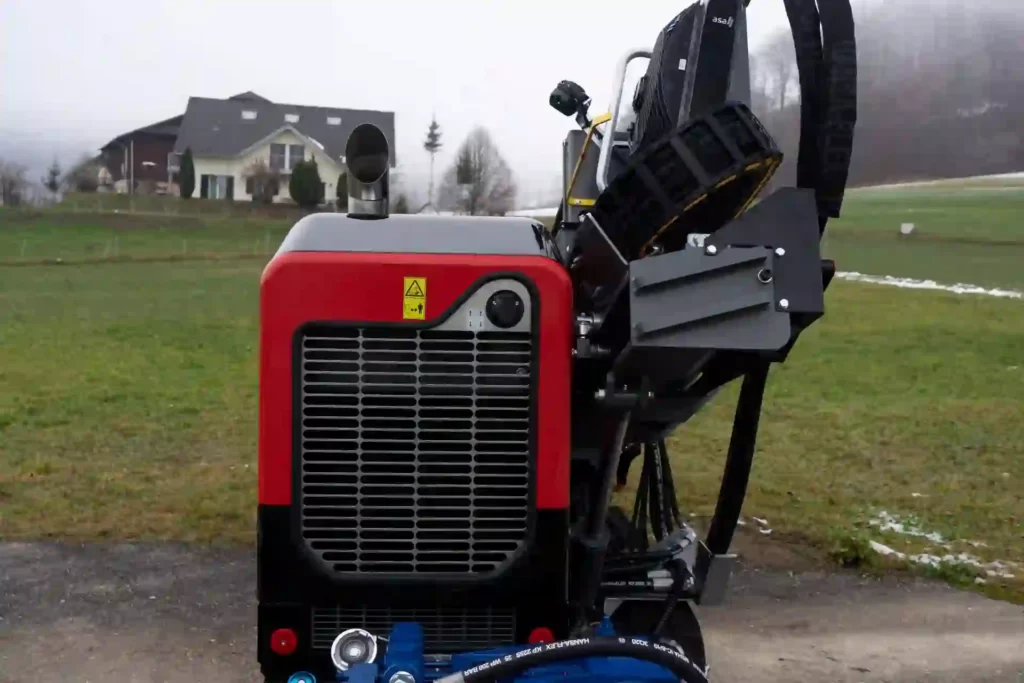

TERRA-JET DJ 13 face parte din categoria utilajelor din categoria 6-8 tone. Comparativ cu modelul anterior, este mai puternic. Utilajul TERRA-JET DJ 13 realizează foraje de până la 100 m lungime și lărgiri pe diametre de până la 300 mm. Este echipat cu un motor Diesel HATZ are o putere de 55,4 kW (75 CP). Motor utilizat de obicei în utilajele de foraj dirijat din categoria de 8-10 tone, încadrându-se cu succes în normele europene privind emisiile de gaze, nivel 5, fără AdBlue. Are o viteză de rotație de 2.300 rpm,  ceea ce duce la reducerea zgomotului și a consumului de motorină.

Cere oferta
Categorie:

Volum ridicat de fluid de forare

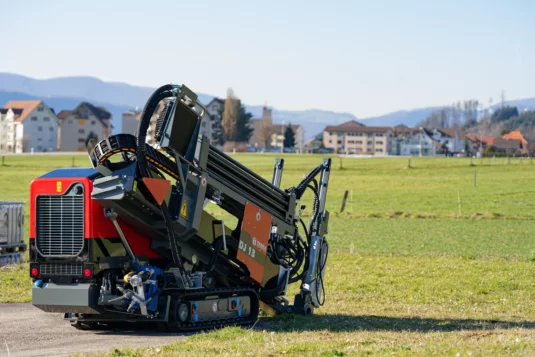

Utilajul DJ 13 e echipat cu o pompă de presiune ridicată cu un debit de 95 litri/min. Datorită acesteia, condițiile dificile de sol nu mai reprezintă o problemă pentru executanții de lucrări edilitare. Opțional, utilajul poate fi echipat cu o pompă FMC cu un debit de 160 litri/min.

YouTube

Descriere

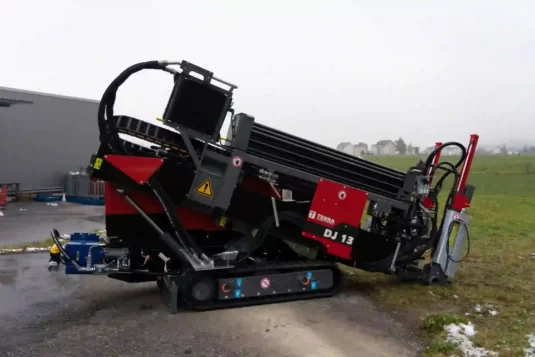

Utilaj de foraj orizontal dirijat DJ 13

Prăjini de foraj de înaltă calitate

Prăjinile de foraj ale TERRA-JET DJ 13 au o lungime de 2,0 metri, ceea ce înseamnă schimbări mai puține de prăjini de foraj și o operare mai rapidă. Cu o rază de curbură de 28 m, puteți ocoli cu ușurință conductele existente în pământ. Magazia este echipată cu 90 m de prăjini de foraj.

Mic și compact

Având mobilitatea ridicată și designul compact, DJ 13 poate trece printr-un spațiu de doar 1.30 m. Operatorul poate conduce utilajul printr-o telecomandă.

Rampă de foraj oscilantă

TERRA a dezvoltat o nouă rampă rabatabilă pentru utilajul de forare. Aceasta are două puncte de rotație cu doi cilindri. Cu acest sistem unic, rampa utilajului se poate mișca de la 18 % până la 40 % (10 ° – 22 °). Șenila de cauciuc rămâne la sol până la o rabatare de 36 % pentru o stabilitate bună.



Sistem cu cilindru dublu

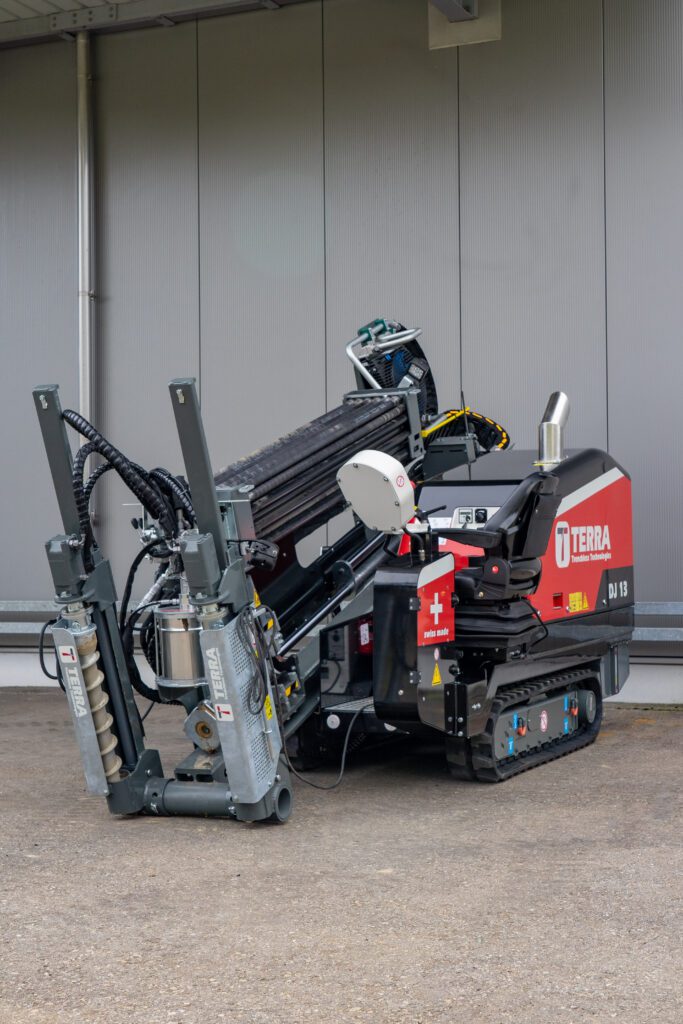

Funcțiile de ÎMPINGERE și LĂRGIRE ale şeii de antrenare sunt acționate de un sistem de antrenare direct cu cilindru dublu („DIRECT RAM“), o soluție robustă, puternică, fără pierderi. Această nouă idee a producătorului TERRA permite forțe maxime de forare și lărgire, chiar la viteze reduse și cu o rampă scurtă a utilajului de forare. Cilindrul dublu funcționează în ambele sensuri cu o forță de 6 tone. În modul de lucru rapid, șaua de antrenare atinge 40 m/min. Șaua de antrenare este susținută de role în partea superioară, inferioară și pe laterale.

Forare inteligentă, asistată de procesoare de control electronic

Procesoare de control electronice controlează și gestionează cu succes forajul care devine unul inteligent prin sisteme inovative precum controlul tragerii și împingerii, modul de virare, controlul vitezei de înaintare în foraj, sistemul automat de forare și lărgire (ADBSe) și cuplul de rotație automat (AUTOTORK), forajul realizându-se mult mai ușor și mai eficient. Operatorul poate controla utilajul relaxat în timp ce acesta face lucrarea. Procesoarele electronice simt subteranul și reglează toate sistemele de asistență a forajului în funcție de condițiile de sol.



Sistem hidraulic de ancorare și gresare

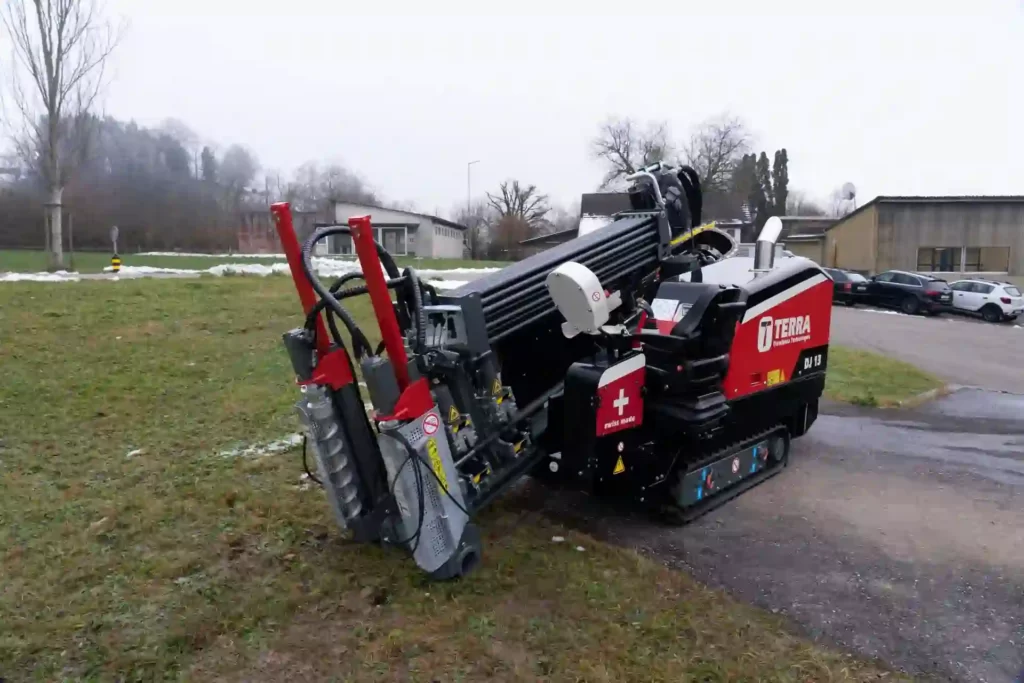

Sistemul hidraulic de ancorare are doi piloni independenți cu dinți din metal dur ce pot intra în asfalt sau pietriș. Fiecare pilon poate fi amplasat individual în orice unghi. Dacă sunt țevi în sol, sistemul de ancorare se poate poziționa în lateralul acestora. Acest utilaj are un sistem hidraulic propriu de gresare, respectiv un butoi de vaselină cuprată specială de 8 kg.

Manevrare prin telecomanda

Utilajul DJ 13 poate fi acționat prin telecomandă de lângă utilaj sau din spatele lui.

Forță de tragere60 kN (6 to)
Forță de împingere60 kN (6 to)
Putere motor HATZ Stage 555 kW (75 CP)
Cuplu, viteza întâi2.300 Nm
Viteză de rotație prăjină de foraj, viteza a doua225 rpm
Debit fluid de forare – opțional95 ltr/min (opt. 160 ltr/min)
Presiune fluid de forare, max.75 bar
Viteză de înaintare la împingere, regim de funcţionare rapid40 m/min
Viteză de înaintare la împingere, regim de încărcare maximă10 – 40 m/min
Viteză de tragere, regim de funcţionare rapid40 m/min
Viteză de tragere, regim de încărcare maximă10 – 40 m/min
Diametru foraj pilot60 – 110 mm
Unghi minim de intrare10° (18 %)**
Unghi maxim de intrare22° (40 %)**
Diametru maxim lărgire*300 mm
Lungime maximă forare*100 m
Prăjini de forare, lungime2.00 m
Prăjini de forare, diametruø 50/42 mm
Rază minimă de curbură28 m
Viteză de conducere2.2 km/h
Intensitate zgomot la nivelul urechii operatorului85 dB (A)
Nivel garantat putere acustică Lwa104 dB (A)
Dimensiuni L x l x î (forță de tragere)4,25 x 1,28 x 2,40 m
Dimensiuni L x l x î (poziție de transport)4,30 x 1,28 x 1,90 m
Dimensiuni L x l x î (poziție de forare)4,15 x 1,52 x 2,40 m
Greutate, inclusiv 45 prăjini de forare4.250 kg
Greutate inclusiv cuțit spate, fără prăjini de forare3.630 kg
