TERRA-JACK 200: foraj dirijat pentru branșamente fără șanț

TERRA-JACK 200 este un utilaj modular de foraj dirijat pentru branșamente scurte și controlate la rețele de apă și canalizare, executate fără șanț deschis. Face foraj pilot controlat cu emițător, lărgește canalul cu un con de expansiune de până la aproximativ 160 mm și trage conducta nouă la loc într-o singură operațiune, pe lungimi uzuale de 5–30 m. Dimensiunile reduse și demontarea în componente ușoare îl fac utilizabil din subsoluri sau din gropi de excavare, acolo unde spațiul este limitat.

Ce este TERRA-JACK 200 și pentru ce lucrări se folosește

TERRA-JACK 200 este o mașină de presare direcțională de nivel de intrare pentru construcția de conducte fără șanțuri, folosită la branșamente la rețele de apă și canalizare și la subtraversări scurte de străzi sau grădini. Lucrează în soluri deplasabile: forează un canal pilot controlat, îl lărgește și retrage apoi conducta nouă. Cu o forță de împingere de 140 kN (14 t) și o forță de tracțiune de 200 kN (20 t), acoperă foraje de până la 30 m. Este proiectat pentru instalare în câțiva pași simpli, ceea ce îl face potrivit pentru echipe care nu au un operator specializat de foraj dirijat.

Ce diametre și lungimi acoperă forajul dirijat cu TERRA-JACK 200

TERRA-JACK 200 face un foraj pilot de 45 mm, îl lărgește cu un con de expansiune de 60–160 mm și trage conducte cu diametrul exterior de până la aproximativ 140 mm, de obicei din PE. Lungimile uzuale de presare sunt de 5–30 m, iar forajul controlat se face cu un emițător poziționat în spatele vârfului de presare asimetric. Raza minimă de îndoire a prăjinilor este de 25 m, ceea ce corespunde unei schimbări maxime de direcție de 2,3° (4,0 %) pe metru. Conul de expansiune extinde canalul în timpul tragerii și protejează capul de tracțiune de materialul care cade, iar steaua de expansiune montată în față dislocă solul și ușurează tragerea. Prăjinile de foraj au lungime de 0,5 m și diametrul de ø33 mm.

Cum lucrează din subsol sau din groapa de excavare

TERRA-JACK 200 poate fi montat orizontal sau vertical, în subsoluri, pivnițe sau gropi de excavare, în funcție de spațiul disponibil. Pentru foraje din subsol, o flanșă de perete cu deschidere de 170 mm se fixează în zid și oferă o poziție frontală pentru forajul pilot și una din spate pentru tragere, astfel încât toate uneltele, capul de tracțiune și conducta pot fi trase în subsol. La lucrul în groapa de excavare, un dispozitiv demontabil de susținere distribuie forțele de apăsare și tracțiune pe o suprafață mare. Utilajul se demontează în patru componente principale — cadru de susținere, doi cilindri hidraulici și unitate de prindere — fiecare de maximum 33 kg, iar cilindrii pot fi montați în două poziții decalate cu 120° pentru poziționarea optimă a furtunurilor.

Ce grup hidraulic și ce sistem de control are

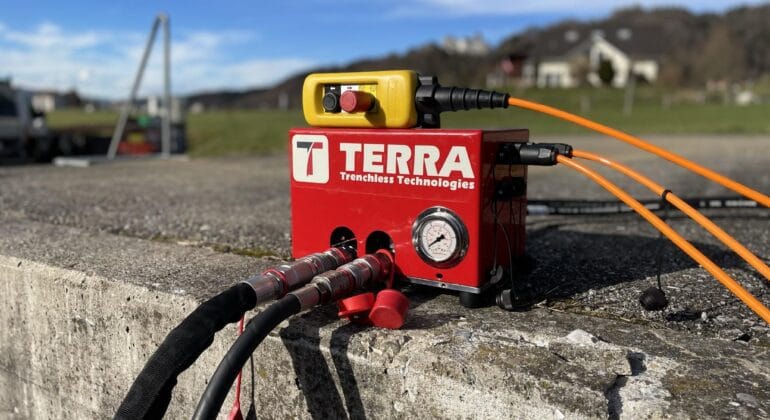

TERRA-JACK 200 este acționat de unitatea hidraulică JACK 200, cu motor pe benzină de 23 CP (16,8 kW) care antrenează o pompă de ulei hidraulic de 40 l/min la 235 bar și o ieșire electrică de 12 V, 5 A; poate fi acționat și de o altă unitate hidraulică adecvată, de exemplu un mini-excavator. Un sistem de control automat patentat rotește automat modulul de prindere în timpul presării, ceea ce menține deplasarea în linie dreaptă pe teren moale fără a roti manual brațul. Comanda se face prin telecomandă cu cablu, iar cutia de comandă afișează presiunea hidraulică pe manometru. Greutatea totală a utilajului este de 90 kg.

TERRA-JACK 200 este soluția pentru branșamente și subtraversări scurte în soluri deplasabile, mai ales unde spațiul de lucru este limitat. Pentru subtraversări fără foraj dirijat sau pentru diametre mai mari, aceeași lucrare se poate face cu o foreză pneumatică TERRA-HAMMER; alegerea depinde de tipul solului, de diametrul conductei și de lungimea traseului. TERRA-JACK 200 este produs de Terra AG Elveția, distribuit în România de Imocon, alături de gama de utilaje de foraj orizontal dirijat și de foreze pneumatice TERRA-HAMMER. Pentru configurația potrivită proiectului tău, cere o ofertă.

Întrebări frecvente despre TERRA-JACK 200

Ce diametru de conductă poate instala TERRA-JACK 200?

TERRA-JACK 200 trage conducte de alimentare cu diametrul exterior de până la aproximativ 140 mm, de obicei PE. Canalul de foraj se lărgește cu un con de expansiune de 60–160 mm, în funcție de condițiile de sol.

Ce lungime de foraj face TERRA-JACK 200?

Lungimile uzuale de presare sunt de aproximativ 5 până la 30 m, deși sunt posibile și trasee mai lungi. Forajul pilot se face controlat, cu un emițător poziționat în spatele vârfului de presare, cu o rază minimă de îndoire a prăjinilor de 25 m.

Ce forță de tracțiune are TERRA-JACK 200?

Are o forță de împingere de 140 kN (14 t) și o forță de tracțiune de 200 kN (20 t). Această forță, împreună cu posibilitatea de demontare, îl face potrivit pentru instalarea conductelor cu diametrul exterior de până la aproximativ 140 mm.

Se poate folosi TERRA-JACK 200 dintr-un subsol?

Da. Se montează orizontal sau vertical și se fixează pe o flanșă de perete cu deschidere de 170 mm. Componentele principale cântăresc maximum 33 kg fiecare, deci utilajul poate fi transportat și asamblat în spații închise sau pivnițe.

Ce grup hidraulic folosește TERRA-JACK 200?

Este acționat de unitatea hidraulică JACK 200 cu motor pe benzină de 23 CP (16,8 kW), pompă de 40 l/min la 235 bar și ieșire electrică 12 V, 5 A. Poate fi acționat și de o altă unitate hidraulică adecvată, de exemplu un mini-excavator, care îndeplinește aceleași specificații.

Cine poate opera TERRA-JACK 200?

Este o mașină de presare direcțională de nivel de intrare, cu instalare în câțiva pași simpli și un sistem de control automat patentat care menține deplasarea în linie dreaptă pe teren moale. Operarea și întreținerea trebuie făcute de personal instruit.
