Utilajul de subtraversare DJ10

Utilajul de subtraversare DJ10 introduce țeavă de gaz

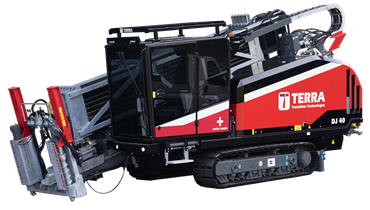

Utilajul de subtraversare DJ10 este folosit la lucrarea de introducere a conductei de gaz din Cantonul St. Gallen, Elveția. Utilajul de foraj orizontal dirijat DJ 10 are o construcție compactă, acesta este un utilaj ideal pentru pozarea conductelor, cablurilor de fibră optică sau pentru branșamentele la locuințe. Amprenta mică la sol și nivelul redus de zgomot pentru operator fac din DJ 10 un utilaj ușor de folosit și durabil. Timpul rapid de instalare și mobilitatea crescută vă ajută să puteți folosi utilajul în mediul urban sau la curte. În cazul spațiilor de dimensiuni reduse din centrele urbane capul de forare trebuie să ajungă pe orizontală la adâncimea de pozare pe o distanță cât mai scurtă. În această situație, rampa trebuie ajustată la un unghi mai mare. Rampa TERRA-JET-ului DJ 10 este reglabilă până la un unghi de 67 % (34°

Subtraversarea pentru a introduce țeava de gaz trebuie făcută pe o lungime de 49 m. A început forajul și după 20 m au dat peste un cablu de telecomunicații existent pe care l-au evitat trecând pe lângă el. Pentru a ajunge la punctul fixat în groapa de ieșire au folosit o raza de îndoire de 9 %.

Utilajul HDD TERRA-JET DJ 10 este echipat cu prăjini de foraj lungi de 2 m, ce permit o rază de îndoire minimă de 25 m.

Cu o forță de împingere și tragere de 42 kN (4,2 tone) se pot realiza foraje de până la 90 m lungime și canale de foraj cu diametru de până la Ø 260 mm. TERRA-JET DJ 10 are o forță de ROTAȚIE cu 25% mai mare decât oricare alt utilaj de foraj orizontal dirijat din clasa de 4 t.

Noua tehnologie a producătorului TERRA permite forțe maxime de forare și lărgire chiar la viteze reduse și cu o rampă scurtă a utilajului de forare.

Primul pas al Forajului Orizontal Dirijat este forajul pilot. Prăjinile de foraj în formă tubulară sunt împinse hidraulic în sol. Capul de forare trasează un tunel în pământ. Fluidul de foraj (bentonita) este pompat prin duzele capului de forare pentru a disloca pământul. Capul de forare are o placa de direcție asimetrica. Atâta timp cat capul de forare este rotit continuu, acesta forează un tunel drept. O sondă în interiorul capului de forare transmite semnale la suprafață și permite localizarea continuă a capului de forare. Pentru a schimba direcția, rotirea capului de forare este oprită într-o anumită poziție astfel ca placa de direcție să indice direcția dorită.

În momentul în care capul de forare ajunge în groapa țintă, acesta este înlocuit cu un lărgitor. Acest lărgitor deschide canalul de forare și concomitent trage înăuntru țeava HDPE.

La această lucrare lărgirea s-a făcut de 160 mm pentru țeava de 125 mm.

Pentru ca totul să fie simplu și ușor au adus și lăsat într-o remorcă sistemul de mixare și pompare, plus tot ce a fost necesar pentru subtraversare. Acest lucru a permis amestecarea ușoară a fluidului de forare – bentonită cu apă. Fluidul de forare stabilizează canalul de foraj, reduce la minim frecarea la prăjinile de forare și la noua țeavă HDPE, respectiv transportă particulele de sol prin canalul de forare în groapă.

Forajul complet de 49 m, inclusiv tragerea țevilor, a durat o jumătate de zi.

Utilajul DJ10 este conceput în așa fel încât să fie extrem de fiabil și cu mentenanță foarte simplă. Toate componentele hidraulice sunt ușor accesibile pentru reparații și întreținere. Componentele electrice sunt amplasate în panoul central de comandă din interiorul cabinei pentru a permite accesul cât mai ușor.
