Sisteme de batere ţevi de oţel
- Cu imensa forță de batere și necesarul scăzut de aer, inginerii elvețieni și-au demonstrat talentul în arta proiectării. Cu ciocanele de batere țevi de oțel ale producătorului TERRA, puteți bate țevi de oțel de la ø 150 mm (6“) până la ø 3000 mm (120“).
- Ciocanul în sine este mai scurt, dar în același timp mai puternic. Acest lucru este posibil numai datorită faptului că TERRA a inventat conceptul de cap tubular (hollow head). Impulsul este transferat acolo unde este necesar – și anume la cap. Datorită porturilor de accelerare în carcasa principală, pistonul principal poate fi acționat cu un consum de aer redus.
- Țevile cu diametru de până la 3 m se montează orizontal ȋn sol. Ciocanul echipat cu inelul de batere este asamblat în spatele țevii. Se pot realiza lungimi de până la 120 m, în funcţie de tipul de sol și de diametrul țevii.

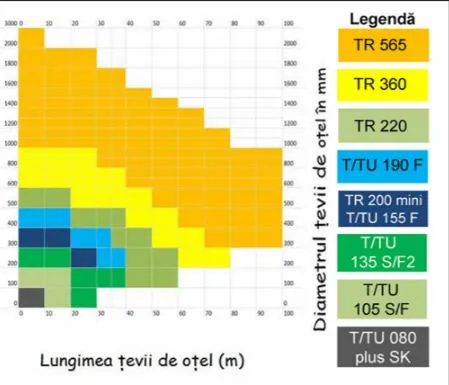

Diagrama de batere – Selectarea mărimii TERRA-Ram depinde de diametrul țevii de oțel, de asemenea și de lungimea totală a țevii de bătut. Diagrama de mai jos poate fi utilizată pentru a selecta dimensiunea cea mai potrivită pentru TERRA-Ram. Diagrama poate fi folosită pentru soluri uzuale. Soluri extrem de ușoare sau extrem de grele de penetrat necesită ciocane TERRA mai mici sau mai mari. TERRA nu poate fi tras la răspundere pentru eventualele lucrări nereușite cauzate de supoziții bazate pe această diagramă, oferită doar ca ghid.
Îți punem la dispoziție următoarele categorii de utilaje
Ciocan de batere țevi Terra-Hammer TR 220
Inginerii elvețieni au proiectat un utilaj compact cu un piston principal cu impact foarte mare.
- Pentru diametrul țevii de oțel: 150 – 400 mm
- Forță de batere: 155 de tone
- Cerință de aer: 7 m3 / min
- Lungime: 0,90 m
Ciocan de batere țevi Terra-Hammer TR 200mini
Este unul dintre cele mai scurte ciocane de batere ţevi de oțel.
- Pentru diametrul țevii de oțel:150–400 mm
- Forță de batere: 155 de tone
- Cerință de aer: 4 m3
- Lungime: 0,90 m
Ciocan de batere țevi Terra-Hammer TR 360
TR 360 necesită cu 30% mai puțin aer și este mai puternic în același timp.
- Pentru diametrul țevii de oțel:200–1000 mm
- Forță de batere: 840 tone
- Cerința de aer 12 m3 / min
- Lungime: 1,75 m
Ciocan de batere țevi Terra-Hammer TR 565
Utilajul are nevoie de un singur compresor cu un consum de aer de 34 m3 / min.
- Pentru diametrul conductei de oțel: 400 - 3000 mm
- Forța de batere: 2400 tone
- Consum de aer: 34 m3 / min
- Lungime: 2,30 m
Vă suntem PARTENER nu doar FURNIZOR
Vă ajutăm să alegeți echipamentul potrivit pentru proiectul dumneavoastră.
Imagini surprinse pe șantiere, cu utilaje furnizate de noi, în plină acțiune.
