Într-o lucrare de canalizare desfășurată în București, utilajul de foraj orizontal dirijat TERRA-PIT DJ 18 a fost utilizat pentru realizarea mai multor subtraversări în condiții de teren dificile și într-un spațiu urban dens, plin de utilități subterane.
Proiectul a inclus și o etapă amplă de instruire, în care operatorii și proiectanții au lucrat efectiv cu echipamentul, testând performanțele sale în situații reale de șantier.

Echipament compact, conceput pentru performanță în medii urbane

TERRA-PIT DJ 18 este o instalație HDD (Horizontal Directional Drilling) de dimensiuni compacte, proiectată pentru execuția de subtraversări în zone cu acces limitat.
Echipată cu motor HATZ Diesel de 75 CP, mașina dezvoltă:

  • 8 tone forță de împingere și retragere,

  • 3.000 Nm cuplu de rotație,

  • debit de 95 l/min la presiuni de până la 70 bar,

  • capacitate de foraj de până la 150 m, în funcție de tipul solului,

  • diametru maxim de lărgire de 420 mm.

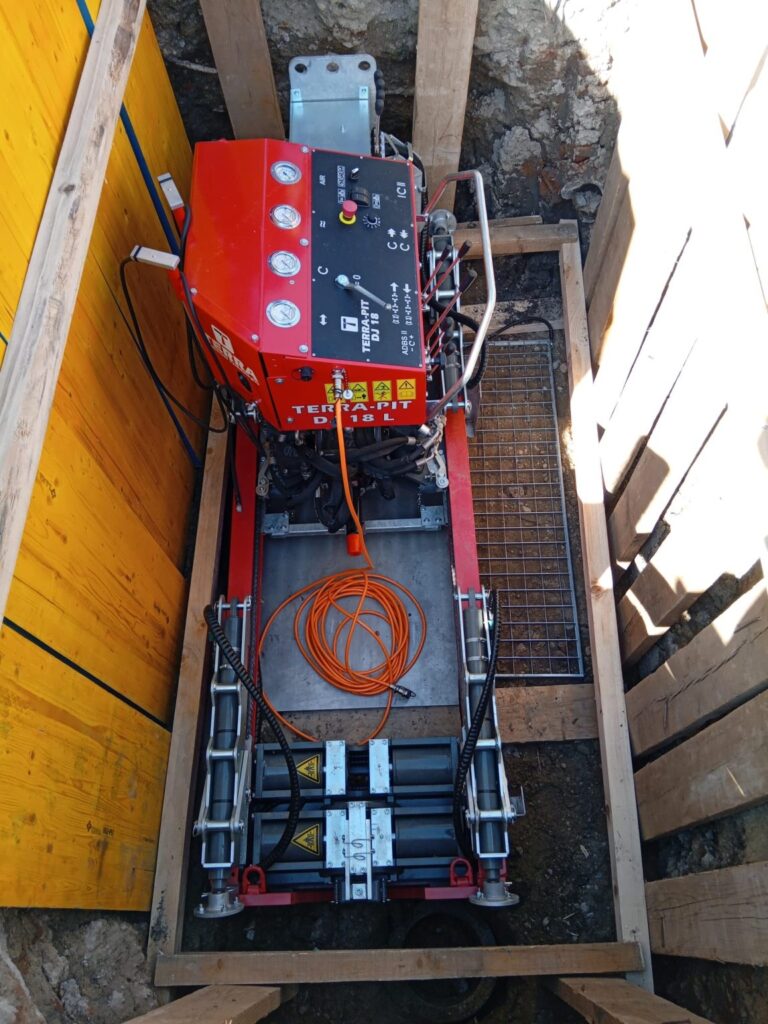

Designul modular al echipamentului permite lansarea atât din groapă, cât și de la suprafață.
Transmisia Hydro-Chain-Drive este durabilă și rezistentă la uzură, iar funcția ADBS (Automatic Drill Back Speed) reglează automat viteza de retragere, crescând siguranța și eficiența lucrului.
Pentru terenurile dure, DJ 18 poate fi dotat cu ciocan pneumatic, iar sistemul ZAP Alert avertizează operatorul atunci când sunt detectate cabluri electrice în apropiere.

Trei subtraversări succesive în sol argilos

Proiectul a presupus executarea a trei trasee de canalizare cu țeavă PE Ø225 mm, care au conectat patru cămine (trei aflate sub o parcare betonată și unul amplasat către stradă):

  • Tronson 1: 40 m,

  • Tronson 2: 37 m,

  • Tronson 3: 22 m.

Terenul argilos a îngreunat procesul de foraj, necesitând testarea mai multor soluții pentru fluidul de foraj.
După primele încercări, varianta cu bentonită a fost exclusă din cauza lipirii excesive, fiind aleasă o combinație de inhibitor pe bază de calciu și detergent special, care a oferit rezultate optime în ceea ce privește stabilitatea și circulația fluidului.

Traseele au fost traversate de numeroase rețele existente — conducte vechi, cabluri de înaltă tensiune de 110 kV, fibră optică și conducte de gaz.
Pentru a evita incidentele, s-au efectuat sondaje prealabile și s-a utilizat un georadar pentru localizarea precisă a utilităților subterane.

Sistem de localizare Digitrak Falcon F2+ pentru precizie maximă

Poziționarea capului de foraj a fost monitorizată cu sistemul Digitrak Falcon F2+, un echipament care permite selectarea mai multor frecvențe pentru a evita interferențele electromagnetice.
Această funcție a fost esențială pe parcursul forajului, asigurând o comunicare stabilă între sonda emițătoare și receptor, chiar și în zone cu densitate mare de cabluri sau curenți paraziți.

Instruire practică și teoretică pentru specialiști HDD

Procesul de instruire dedicat utilajului TERRA-PIT DJ 18 a durat opt zile și a inclus șapte operatori și patru proiectanți.
Participanții au parcurs etape teoretice privind principiile HDD, alegerea traseului optim, tipurile de sol și gestionarea fluidelor de foraj, urmate de aplicații directe în șantier.

Sesiunile practice au vizat cunoașterea completă a echipamentului, modul de întreținere și identificarea soluțiilor corecte pentru problemele apărute în timpul lucrului.
Scopul nu a fost atingerea vitezei maxime, ci formarea competențelor tehnice reale și înțelegerea modului de reacție al utilajului în teren.

Rezultate și beneficii

Utilajul TERRA-PIT DJ 18 s-a remarcat prin stabilitate, putere și control în condiții dificile, confirmând că soluțiile compacte pot oferi performanțe comparabile cu echipamentele mari de foraj.
Experiența dobândită în teren a demonstrat importanța instruirii aprofundate și a planificării corecte a fiecărui pas – de la alegerea fluidului până la monitorizarea traiectoriei.

Rezultatele obținute au evidențiat precizia ridicată, durata redusă de execuție și calitatea finală a forajului, confirmând fiabilitatea acestei tehnologii în lucrările urbane de subtraversare.
